Циклоны ЦН-15 х 8УП являются наиболее универсальным типом циклонов. Предназначены для сухой очистки газов, выделяющихся при технологических прочесах связанных с сушкой обжигом, сжиганием топлива (сушка, обжиг, агломерация, сжигание топлива и т.д.), а также для очистки аспирационного воздуха.
Применяются на предприятиях черной и цветной металлургии, химической, нефтяной промышленности, производства строительных материалов, в машиностроении, энергетике и т.д.
Циклоны нельзя применять в условиях токсичных или взрывоопасных сред и при сильно слипающейся пыли.
В зависимости от требований предъявляемых к очистке газа, циклоны могут применяться как самостоятельно или использоваться в сочетании с другими газоочистными аппаратами.
Циклоны устанавливаются как на нагнетательном так и на всасывающем участке газохода.

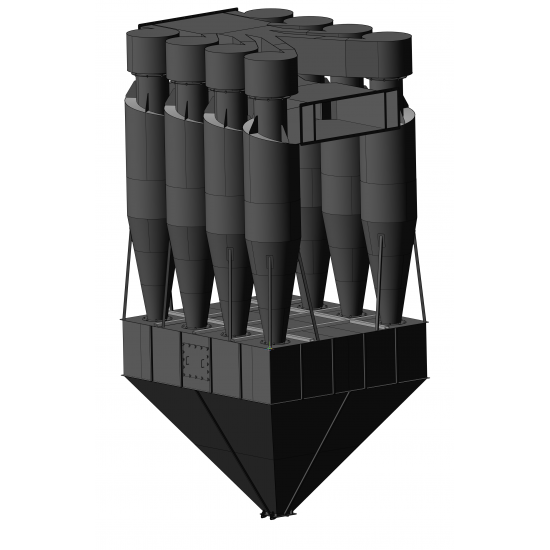

В зависимости от производительности по газу и условий применения циклоны изготавливают одиночного исполнения или группового исполнения из двух, четырёх, шести и восьми циклонов одинакового внутреннего диаметра.
В зависимости от компоновки групповые циклоны могут быть с камерой очищенного газа в виде “улитки” или в виде сборника.
Массовая концентрация пыли в очищаемом газе для слабо слипающихся пылей не более 1000 г/м3.,
для средне слипающихся пылей не более 250 г/м3.
Технические харастеристики
| Типоразмеры | Производительность, м3/ч | Диаметр, мм | Высота, мм | Масса, кг | |
| при w=2,5 м/с | при w=4,0 м/с | ||||
| С уликой (воздухосборником) и пирамидальным бункером | |||||
| ЦН-15-500-8УП | 18160 | 21160 | 500 | 4595 (5358) | 1270 (1237) |
| ЦН-15-750-8УП | 40800 | 47600 | 750 | 6706 (7748) | 2608 (2520) |
| ЦН-15-800-8УП | 46400 | 54080 | 800 | 7132 (8234) | 4099 (3951) |
