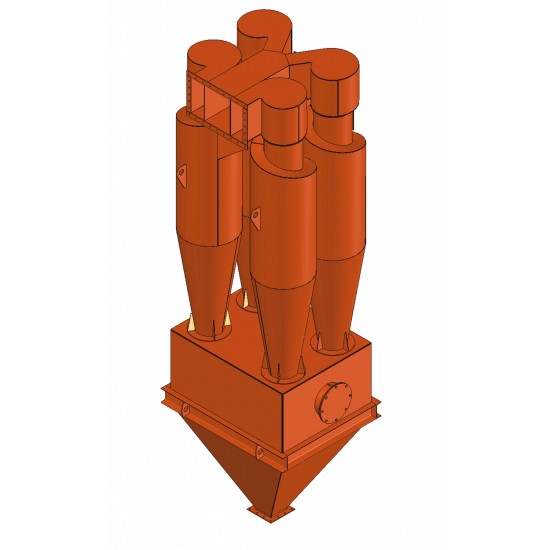

Циклоны ЦН-15 х 4УП являются наиболее универсальным типом циклонов. Предназначены для сухой очистки газов, выделяющихся при технологических прочесах связанных с сушкой обжигом, сжиганием топлива (сушка, обжиг, агломерация, сжигание топлива и т.д.), а также для очистки аспирационного воздуха.
Применяются на предприятиях черной и цветной металлургии, химической, нефтяной промышленности, производства строительных материалов, в машиностроении, энергетике и т.д.
Циклоны нельзя применять в условиях токсичных или взрывоопасных сред и при сильнослипающейся пыли.
В зависимости от требований предъявляемых к очистке газа, циклоны могут применяться как самостоятельно или использоваться в сочетании с другими газоочистными аппаратами.
Циклоны устанавливаются как на нагнетательном так и на всасывающем участке газохода.
В зависимости от производительности по газу и условий применения циклоны изготавливают одиночного исполнения или группового исполнения из двух, четырёх, шести и восьми циклонов одинакового внутреннего диаметра.
В зависимости от компоновки групповые циклоны могут быть с камерой очищенного газа в виде “улитки” или в виде сборника.
Массовая концентрация пыли в очищаемом газе для слабослипающихся пылей не более 1000 г/м3.,
для среднеслипающихся пылей не более 250 г/м3.
Технические харастеристики
| Типоразмеры | Производительность, м3/ч | Диаметр, мм | Высота, мм | Масса, кг | |
| при w=2,5 м/с | при w=4,0 м/с | ||||
| С уликой (воздухосборником) и пирамидальным бункером | |||||
| ЦН-15-400-4УП | 5800 | 6764 | 400 | 3318 (3687) | 378,5 (374,5) |
| ЦН-15-450-4УП | 7340 | 8564 | 450 | 3676 (4067) | 461 (454,5) |
| ЦН-15-500-4УП | 9080 | 10580 | 500 | 4034 (4452) | 552 (542) |
| ЦН-15-550-4УП | 10960 | 12800 | 550 | 4348 (4788) | 672,5 (659) |
| ЦН-15-600-4УП | 13048 | 15240 | 600 | 4707 (5169) | 782 (765) |
| ЦН-15-650-4УП | 15300 | 17840 | 650 | 5065 (5549) | 900 (878) |
| ЦН-15-700-4УП | 17600 | 20720 | 700 | 5424 (5930) | 1026 (1000) |
| ЦН-15-750-4УП | 20400 | 23800 | 750 | 5781 (6309) | 1161 (1130) |
| ЦН-15-800-4УП | 23200 | 27040 | 800 | 6098 (6829) | 1836 (1781) |
| ЦН-15-900-4УП | 22860 | 36580 | 900 | 6814 (7410) | 2283 (2209) |
