Циклоны ЦН-15 х 6УП являются наиболее универсальным типом циклонов. Предназначены для сухой очистки газов, выделяющихся при технологических прочесах связанных с сушкой обжигом, сжиганием топлива (сушка, обжиг, агломерация, сжигание топлива и т.д.), а также для очистки аспирационного воздуха.
Применяются на предприятиях черной и цветной металлургии, химической, нефтяной промышленности, производства строительных материалов, в машиностроении, энергетике и т.д.
Циклоны нельзя применять в условиях токсичных или взрывоопасных сред и при сильнослипающейся пыли.
В зависимости от требований предъявляемых к очистке газа, циклоны могут применяться как самостоятельно или использоваться в сочетании с другими газоочистными аппаратами.
Циклоны устанавливаются как на нагнетательном так и на всасывающем участке газохода.

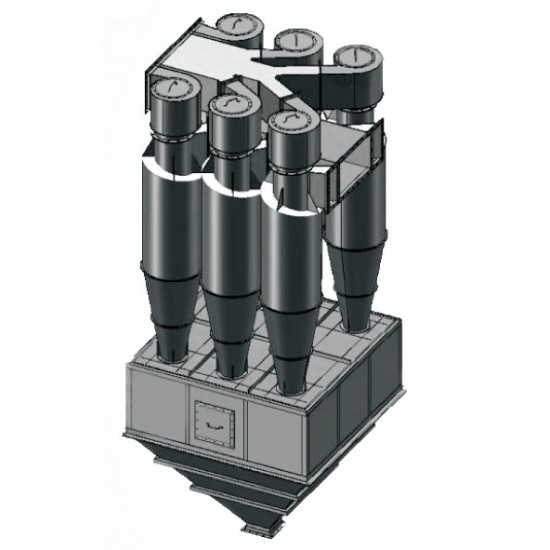

В зависимости от производительности по газу и условий применения циклоны изготавливают одиночного исполнения или группового исполнения из двух, четырёх, шести и восьми циклонов одинакового внутреннего диаметра.
В зависимости от компоновки групповые циклоны могут быть с камерой очищенного газа в виде “улитки” или в виде сборника.
Массовая концентрация пыли в очищаемом газе для слабослипающихся пылей не более 1000 г/м3.,
для среднеслипающихся пылей не более 250 г/м3.
Технические харастеристики
| Типоразмеры | Производительность, м3/ч | Диаметр, мм | Высота, мм | Масса, кг | |
| при w=2,5 м/с | при w=4,0 м/с | ||||
| С уликой (воздухосборником) и пирамидальным бункером | |||||
| ЦН-15-500-6УП | 13620 | 15870 | 500 | 4260 (4689) | 878 (851) |
| ЦН-15-550-6УП | 16440 | 19200 | 550 | 4596 (5049) | 1074 (1038) |
| ЦН-15-600-6УП | 19572 | 22860 | 600 | 4978 (5454) | 1250 (1204) |
| ЦН-15-650-6УП | 22950 | 26760 | 650 | 5357 (5857) | 1437 (1382) |
| ЦН-15-700-6УП | 26400 | 31080 | 700 | 5739 (6262) | 1638 (1573) |
| ЦН-15-750-6УП | 30600 | 35700 | 750 | 6119 (6664) | 1852 (1776) |
| ЦН-15-800-6УП | 34800 | 40560 | 800 | 6457 (7026) | 2909 (2773) |
| ЦН-15-900-6УП | 34290 | 54860 | 900 | 7219 (7835) | 3616 (3444) |
