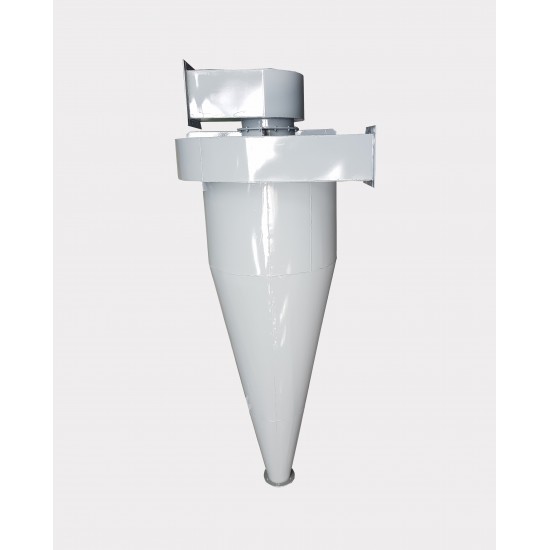

Циклоны УЦ-38 конструкции ВНИИЗ (Мельстроя) предназначены
для улавливания мелкодисперсной пыли в системах пневмотранспорта и
аспирационных установках, например, в размольных и шелушильных отделениях
мукомольных и крупяных заводов.
Эффективность циклонов УЦ-38:
- мелкодисперсная мучная пыль для групповых циклонов – 99
– 99,5% - мучная пыль для одиночных циклонов – 98 – 99 %
Циклоны могут комплектоваться улиткой на выхлопной трубе или зонтом, что
зависит от расположения вентилятора. При работе циклона под давлением на нем
устанавливается зонт, под разряжением — улитка.
ВАРИАНТЫ ИЗГОТОВЛЕНИЯ
- С улитками;
- С коллектором;
- Правого и левого исполнения.
| Наименование | Производительность по воздуху м3/ч | Диаметр, мм | Высота, мм | Масса, кг |
| Циклон УЦ-38-250 | 140 – 180 | 250 | 825 | 13 |
| Циклон УЦ-38-300 | 200 – 250 | 300 | 980 | 17 |
| Циклон УЦ-38-350 | 280 – 350 | 350 | 1135 | 22 |
| Циклон УЦ-38-400 | 360 – 450 | 400 | 1290 | 28 |
| Циклон УЦ-38-450 | 460 – 570 | 450 | 1445 | 35 |
| Циклон УЦ-38-500 | 570 – 710 | 500 | 1600 | 41 |
| Циклон УЦ-38-550 | 680 – 860 | 550 | 1755 | 49 |
| Циклон УЦ-38-600 | 810 – 1020 | 600 | 1910 | 56 |
| Циклон УЦ-38-650 | 960 – 1200 | 650 | 2065 | 66 |
| Циклон УЦ-38-700 | 1110 – 1390 | 700 | 2220 | 76 |
| Циклон УЦ-38-750 | 1270 – 1590 | 750 | 2375 | 90 |
| Циклон УЦ-38-800 | 1450 – 1810 | 800 | 2530 | 105 |
| Циклон УЦ-38-850 | 1630 – 2040 | 850 | 2685 | 125 |
