Циклоны 2 х 4УЦ-38 конструкции ВНИИЗ (Мельстроя) предназначены для улавливания мелкодисперсной пыли в системах пневмотранспорта и аспирационных установках, например, в размольных и шелушильных отделениях
мукомольных и крупяных заводов.
мукомольных и крупяных заводов.
Эффективность циклонов 2 х 4УЦ-38:
- мелкодисперсная мучная пыль для групповых циклонов – 99
– 99,5%, - мучная пыль для одиночных циклонов – 98 – 99 %,

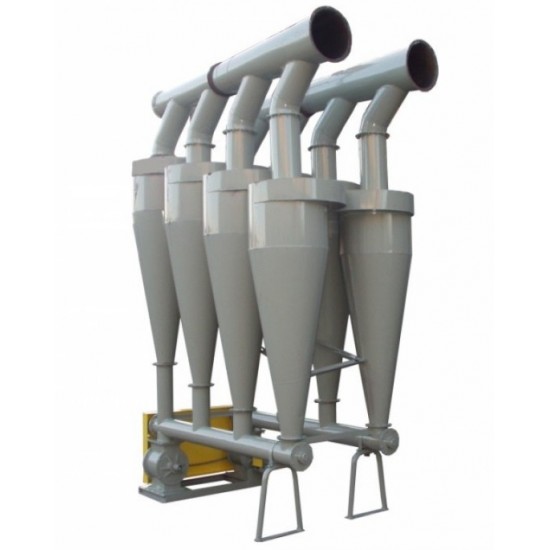

Групповой циклон 2 х 4УЦ-38 состоит из четырех циклонов, объединенных в группу.
Все циклоны установлены на шнековом транспортере, а на выходе из шнекового
транспортера установлен шлюзовый затвор с приводом. Две такие группы соединены
в общую группу из восьми циклонов. Продукт отделенный от воздуха из всех
циклонов поступает в шнековый транспортер, а далее через шлюзовый затвор идет
на дальнейшую переработку. Циклоны могут комплектоваться улитками на выхлопной
трубе или коллектором.
ВАРИАНТЫ ИЗГОТОВЛЕНИЯ
- С улитками;
- С коллектором;
- Правого и левого исполнения.
- Групповые циклоны 2 х 4УЦ-38 изготавливаются диаметром 450 или 500 или 550 или 600 или 650 или 700мм.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ 2 х 4УЦ-38
| Наименование | Производительность по воздуху, м3/ч при Vвх = 10 – 14 м/с (Vц =0,8 – 1,1 м/с) |
| Циклон 2 х 4УЦ 38 – 450 | 3680 – 4560 |
| Циклон 2 х 4УЦ 38- 500 | 4560 – 5680 |
| Циклон 2 х 4УЦ 38- 550 | 5440 – 6880 |
| Циклон 2 х 4УЦ 38- 600 | 6480 – 8160 |
| Циклон 2 х 4УЦ 38- 650 | 7680 – 9600 |
| Циклон 2 х 4УЦ 38- 700 | 8880 – 11120 |
