Коэффициенты местного сопротивления дымовых клапанов ГЕРМИК-ДУ

Значения коэффициентов местного сопротивления (&xi,) на входе в сеть дымоудаления через клапан ГЕРМИК-ДУ

Для бокового входа в шахту дымоудаления (воздуховод) через клапан

Для торцевого входа в шахту дымоудаления (воздуховод) через клапан

Где

&xi,кл – коэффициентов местного сопротивления клапана, отнесенный к скорости в проходном сечении клапана
&xi,в – коэффициентов местного сопротивления клапана, отнесенный к скорости воздуха в воздуховоде
Fкл – площадь проходного сечения клапана, м2
Fв – площадь внутреннего сечения воздуховода (шахты), м2
Vк – скорость в проходном сечении клапана, м/с
Vв – скорость воздуха в воздуховоде, м/с

Содержание

ГЕРМИК-ДУ канальный
ГЕРМИК-ДУ стеновой

ГЕРМИК-ДУ канальный

ГЕРМИК-ДУ стеновой

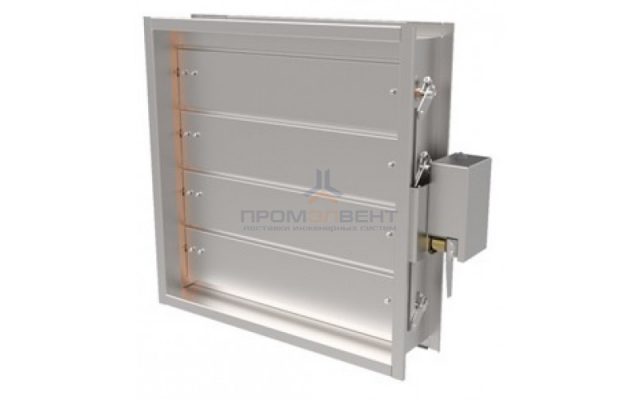

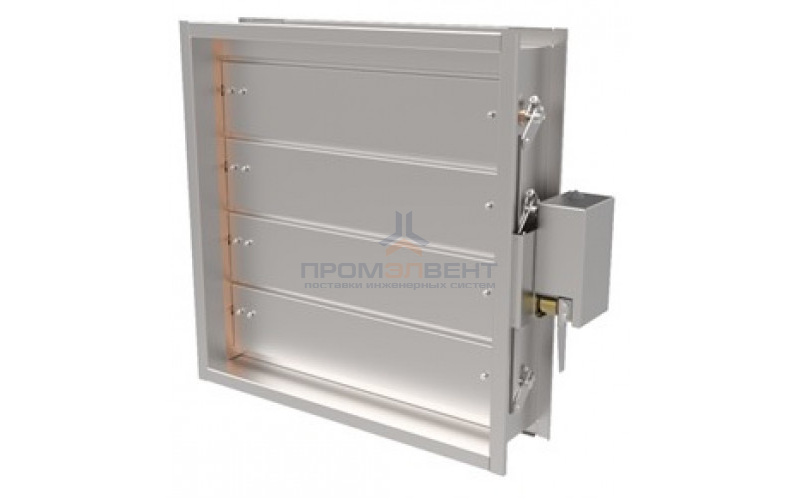

ГЕРМИК-ДУ – многолопаточный дымовой клапан без вылета лопаток за габарит корпуса (габарит корпуса 170 мм). Клапаны изготавливают прямоугольного сечения в жёстком коробчатом корпусе, в котором на осях установлены створчатые лопатки поворотного типа. Лопатки изготовлены из объёмного холоднокатаного профиля, не имеют вылета за габарит корпуса (угол открытия лопатки 90). Клапаны серии ГЕРМИК-ДУ сохраняют работоспособность вне зависимости от пространственной ориентации и плоскости установки. Стандартно клапаны ГЕРМИК-ДУ изготавливаются в канальном исполнении с двумя присоединительными фланцами. При необходимости стеновой заделки, клапан ГЕРМИК-ДУ оснащается специальной внешней монтажной рамой, которая защищает элементы кинематики и привода. Клапан ГЕРМИК-ДУ в стеновом исполнении имеет незначительные потери живого сечения.

Наименование параметра	Норма
Предел огнестойкости, не менее	E 90, EI 90
Приведенное сопротивление дымогазопроницанию при температуре 20С в закрытом положении клапана, кг-1м-1, не менее	1600
Инерционность срабатывания, секунд, не более: с электромагнитом . . . . . . . . . . . . . . . . . . . . . . . . . с электроприводом. . . . . . . . . . . . . . . . . . . . . . . . . .	5 200
Номинальное напряжение питания:
для питания электропривода клапана, В . . . . . . .	=()24 или 220 (50 Гц)
для питания электромагнита клапана, В . . . . . . . .	=24 или 220 (50 Гц)
для питания цепей контроля положения клапана, В	=()24 или 220 (50 Гц)
Потребляемая мощность, Вт, не более:	24В	220В
электромагнита . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	7	8
электромагнита . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	60	440
Степень защиты корпуса электропривода	IP54
Средний срок службы клапана при отсутствии огневого воздействия, лет	не менее 6
