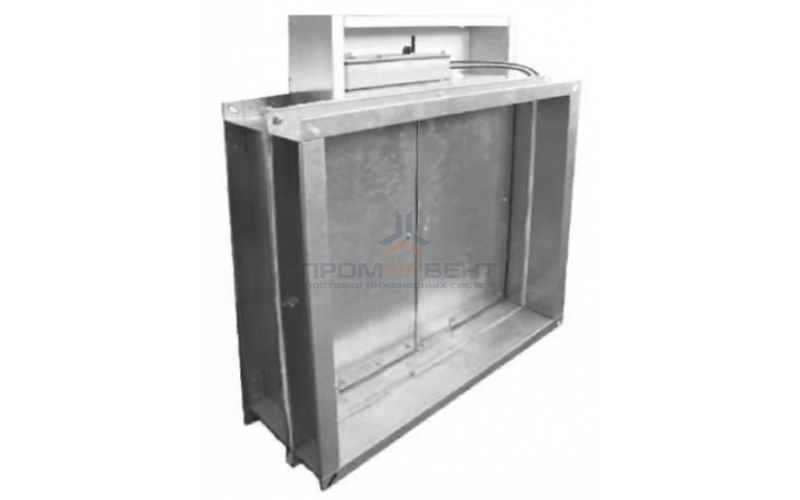

Установка клапана FKS-1м(90) в многостворчатом исполнении
Обозначение на схемах
Аобслуживаемое помещение,
Бпомещение смежное с обслуживаемым,
1строительная конструкция с нормируемым пределом огнестойкости,
2воздуховод,
3наружная теплозащита со значением предела огнестойкости не менее предела огнестойкости строительной конструкции,
4корпус клапана,
5ось вращения заслонки.
Установка клапана осуществляется в соответствии с требованиями нормативных документов. Клапан монтируется в проеме строительной конструкции с расположением привода, как правило, в помещении, смежном с обслуживаемым (пожароопасным) помещением.
Зазор между корпусом клапана и строительными конструкциями заполняется цементно-песчаным раствором. При установке клапана необходимо обеспечить доступ к приводу. При установке клапанов FKS-1м(90)- МС за пределами стен (перекрытий) наружная огнезащита должна наноситься до оси заслонки клапана, и в соответствии с требованиями СП 60.13330.2012 и СП 7.13130.2013 должна обеспечивать предел огнестойкости не менее предела огнестойкости преграды.
Типоразмерный ряд и значения площади проходного сечения клапана FKS-1м(90), м2
Масса клапанов FKS-1м(90), не более, кг
Значение коэффициентов местного сопростивления клапанов FKS-1м (90), в многостворчатом исполнении, в зависимости от сечения клапана
