Особенности клапана КИД (90) в вентиляционных системах

Основные функции и применение

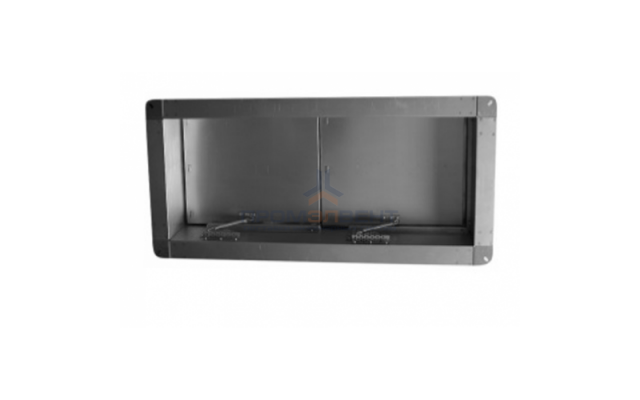

Клапан КИД (90) – это противопожарное устройство нормально закрытого типа избыточного давления. Его ключевая задача – обеспечение открытия проемов в ограждающих структурах, например, в тамбуре шлюзов или других помещениях. Цель такого открытия – поддержание требуемого избыточного давления в диапазоне от 20 до 150 Па.

Дополнительно, он способствует компенсации объемов газов, образующихся при горении, в помещениях, оснащенных вытяжной противодымной вентиляцией.

Компенсация воздуха

Возможность компенсирующей подачи наружного воздуха приточной противодымной вентиляцией реализована с механическим побуждением. В большинстве случаев это осуществляется с использованием систем подачи воздуха непосредственно в тамбур-шлюзы или в лифтовые шахты.

Применение в соответствии с нормативами

Использование данных клапанов строго регламентируется Сводом Правил СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности». Важно отметить, что клапан КИД (90) обладает огнестойкостью EI90 и имеет соответствующий сертификат качества.

Технические характеристики и установка

Перепад давления на закрытой двери тамбур-шлюза варьируется от 20 Па до 150 Па.
Возврат заслонки в закрытое положение при падении давления регулируется прямо на клапане в процессе тестирования противодымной системы с использованием специальных пружин.
Типоразмер клапана АхВ (где размер А параллелен оси вращения, а В – перпендикулярен ей) определяется как посадочный и соответствует проему в ограждении тамбур-шлюза. Стандартная глубина корпуса – 165 мм, при этом размер проема может варьироваться от 150х150 мм.

Выбор размера проема в структуре тамбур-шлюза зависит от проектировщика и определяется на основе производительности и давления вентиляторов дымоудаления, а также характеристик противодымной системы.
