Содержание

Схема конструкции клапана КДА-2М-ЛК-90/120 (лифтовой канального типа)
Масса лифтовых клапанов КДА-2М-ЛК в зависимости от установочных размеров
Типовой размерный ряд и значения площади проходного сечения, м2 для клапанов КДА-2М-ЛК

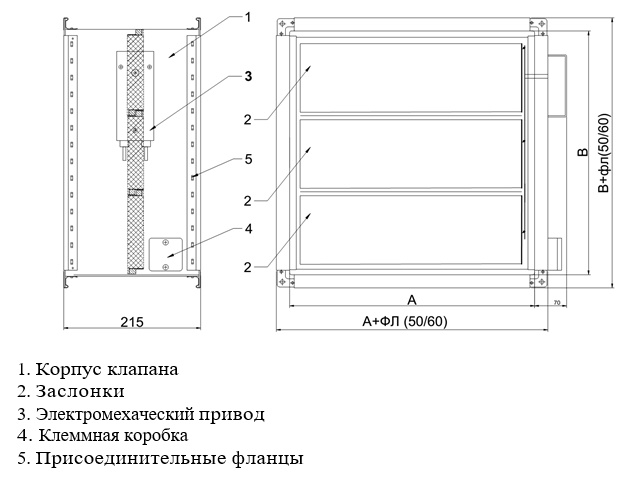

Схема конструкции клапана КДА-2М-ЛК-90/120 (лифтовой канального типа)

Масса лифтовых клапанов КДА-2М-ЛК в зависимости от установочных размеров

В ⃥А	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500
250	4,05	4,43	4,8	5,17	5,54	5,91	6,28	6,65	7,02	7,39	7,76	8,13	8,5	9,83	10,23	10,64	11,05	11,46	11,87	12,28	12,69	13,09	13,5	13,91	14,32	14,73
300		5,05	5,47	5,9	6,32	6,75	7,17	7,6	8,02	8,45	8,87	9,3	9,72	11,14	11,6	12,06	12,53	12,99	13,45	13,92	14,38	14,84	15,3	15,77	16,23	16,69
350			6,01	6,47	6,92	7,38	7,83	8,29	8,75	9,2	9,66	10,11	10,37	12,06	12,55	13,04	13,54	14,03	14,53	15,02	15,51	16,01	16,5	17	17,49	17,98
400				7,03	7,52	8,01	8,49	8,98	9,47	9,96	10,44	10,93	11,42	12,97	13,5	14,02	14,55	15,07	15,6	16,12	16,65	17,17	17,7	18,23	18,75	19,28
450					8,12	8,64	9,16	9,67	10,19	10,71	11,23	11,75	12,27	13,89	14,45	15	15,56	16,12	16,67	17,23	17,79	18,34	18,9	19,45	20,01	20,57
500						9,48	10,05	10,62	11,2	11,77	12,34	12,91	13,49	15,2	15,81	16,43	17,04	17,65	18,26	18,87	19,48	20,09	20,7	21,31	21,92	22,53
550							10,71	11,32	11,92	12,52	13,13	13,73	14,34	16,12	16,76	17,4	18,05	18,69	19,33	19,97	20,61	21,26	21,9	22,54	23,18	23,82
600								12,01	12,64	13,28	13,91	14,55	15,18	17,04	17,71	18,38	19,06	19,73	20,4	21,08	21,75	22,42	23,1	23,77	24,44	25,12
650									13,37	14,03	14,7	15,37	16,03	17,96	18,66	19,36	20,07	20,77	21,48	22,18	22,89	23,59	24,29	25	25,7	26,41
700										15,09	15,81	16,53	17,25	19,27	20,03	20,79	21,54	22,3	23,06	23,82	24,58	25,34	26,1	26,85	27,61	28,37
750											16,6	17,35	18,1	20,19	20,98	21,77	22,56	23,35	24,14	24,93	25,71	26,5	27,29	28,08	28,87	39,66
800												18,17	18,95	21,1	21,92	22,75	23,57	24,39	25,21	26,03	26,85	27,67	28,49	29,31	30,13	30,96
850													19,8	22,02	22,87	23,73	24,58	25,43	26,28	27,13	27,99	28,84	29,69	30,54	31,4	32,25
900														23,33	24,24	25,15	26,05	26,96	27,87	28,77	29,68	30,59	31,49	32,4	33,31	34,21
950															25,19	26,13	27,06	28	28,94	29,88	30,82	31,75	32,69	33,63	34,57	35,5
1000																27,11	28,08	29,04	30,01	30,98	31,95	32,92	33,89	34,86	35,83	36,8
1050																	29,09	30,09	31,09	32,09	33,09	34,09	35,09	36,09	37,09	38,09
1100																		31,62	32,67	33,73	34,78	35,83	36,89	37,94	39	40,05
1150																			33,74	34,83	35,92	37	38,09	39,17	40,26	41,34
1200																				35,93	37,05	38,17	39,29	40,4	41,52	42,64
1250																					38,19	39,34	40,48	41,63	42,78	43,93
1300																						41,08	42,29	43,49	44,69	45,89
1350																							43,48	44,72	45,95	47,18
1400																								45,95	47,21	48,48
1450																									48,47	49,77
1500																										51,73

Типовой размерный ряд и значения площади проходного сечения, м2 для клапанов КДА-2М-ЛК

В ⃥А	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500
250	0,04	0,05	0,06	0,07	0,08	0,09	0,11	0,12	0,13	0,14	0,15	0,16	0,17	0,18	0,19	0,2	0,21	0,22	0,23	0,24	0,25	0,26	0,27	0,28	0,29	0,3
300		0,06	0,07	0,09	0,1	0,11	0,12	0,13	0,15	0,16	0,17	0,18	0,19	0,2	0,22	0,23	0,24	0,25	0,26	0,27	0,29	0,3	0,31	0,32	0,33	0,34
350			0,09	0,11	0,12	0,13	0,15	0,16	0,18	0,19	0,2	0,22	0,23	0,25	0,26	0,28	0,29	0,3	0,32	0,33	0,35	0,36	0,37	0,39	0,4	0,42
400				0,12	0,14	0,16	0,17	0,19	0,21	0,22	0,24	0,26	0,27	0,29	0,31	0,32	0,34	0,36	0,37	0,39	0,41	0,42	0,44	0,46	0,47	0,49
450					0,16	0,18	0,2	0,22	0,24	0,26	0,28	0,3	0,31	0,33	0,35	0,37	0,39	0,41	0,43	0,45	0,47	0,49	0,51	0,53	0,55	0,56
500						0,2	0,22	0,24	0,26	0,28	0,3	0,32	0,34	0,36	0,38	0,4	0,42	0,45	0,47	0,49	0,51	0,53	0,55	0,57	0,59	0,61
550							0,24	0,27	0,29	0,31	0,34	0,36	0,38	0,41	0,43	0,45	0,48	0,5	0,52	0,55	0,57	0,59	0,62	0,64	0,66	0,69
600								0,29	0,32	0,35	0,37	0,4	0,42	0,45	0,47	0,5	0,53	0,55	0,58	0,6	0,63	0,66	0,68	0,71	0,73	0,76
650									0,35	0,38	0,41	0,44	0,46	0,49	0,52	0,55	0,58	0,61	0,63	0,66	0,69	0,72	0,75	0,78	0,8	0,83
700										0,4	0,43	0,46	0,49	0,52	0,55	0,58	0,61	0,64	0,67	0,7	0,73	0,76	0,79	0,82	0,85	0,88
750											0,47	0,5	0,53	0,56	0,6	0,63	0,66	0,69	0,73	0,76	0,79	0,82	0,86	0,89	0,92	0,95
800												0,54	0,57	0,61	0,64	0,68	0,71	0,75	0,78	0,82	0,85	0,89	0,92	0,96	0,99	1,03
850													0,61	0,65	0,69	0,73	0,76	0,8	0,84	0,88	0,91	0,95	0,99	1,02	1,06	1,1
900														0,68	0,72	0,76	0,8	0,83	0,87	0,91	0,95	0,99	1,03	1,07	1,11	1,15
950															0,76	0,81	0,85	0,89	0,93	0,97	1,01	1,05	1,1	1,14	1,18	1,22
1000																0,85	0,9	0,94	0,99	1,03	1,07	1,12	1,16	1,21	1,25	1,29
1050																	0,95	1	1,04	1,09	1,13	1,18	1,23	1,27	1,32	1,37
1100																		1,03	1,08	1,13	1,17	1,22	1,27	1,32	1,37	1,41
1150																			1,13	1,18	1,23	1,29	1,34	1,39	1,44	1,49
1200																				1,24	1,3	1,35	1,4	1,45	1,51	1,56
1250																					1,36	1,41	1,47	1,52	1,58	1,63
1300																						1,45	1,51	1,57	1,62	1,68
1350																							1,58	1,64	1,7	1,76
1400																								1,7	1,77	1,83
1450																									1,84	1,9
1500																										1,95
