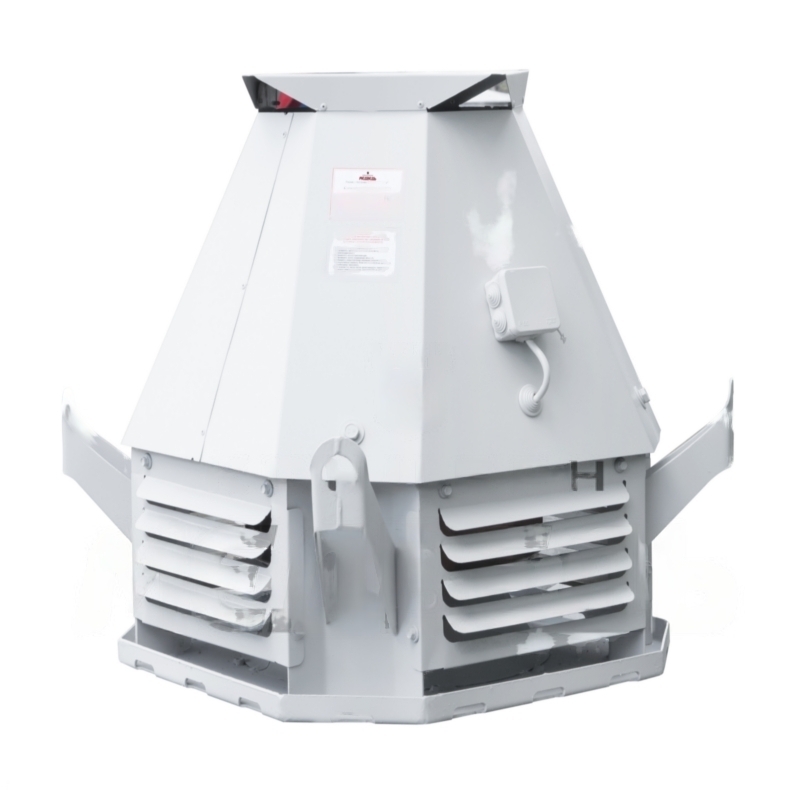

Вентилятор ВКРм №10 ДУ имеет лопастное колесо с 12-13 загнутыми назад лопатками, которое приводится во вращение асинхронным электродвигателем. Конструкция включает в себя также раму, защитное ограждение, диффузор и колпак.
Все компоненты вентилятора изготовлены из жаростойких материалов, чтобы обеспечить надежную и долговечную работу. Рабочее колесо изготовлено из углеродистой стали.
Вентилятор ВКРм №10 ДУ предназначен для эксплуатации в условиях умеренного и тропического климата при температурном режиме от -40 до +50 °C. Рабочая среда не должна содержать взрывоопасных материалов, агрессивных газов, токопроводящей пыли, волокнистых и липких материалов.
Крышный вентилятор ВКРм №10 ДУ подходит для использования в небольших помещениях с низкой мощностью, и является одним из комплектующих полного номенклатурного ряда крышных вентиляторов данного типа, предлагаемых Концерном Медведь своим клиентам.
Таб. 1. Технические характеристики ВКРм ДУ при t=20С°.
| Типо- размер венти- лятора | Испол- нение | Электродвигатель | Частота вращения раб. колеса nрк, мин-1 | Произво- дительность, Q, м3/ч* | Стати- ческое давление Psv, Па* | Макс. потребля- емая мощность Nпотр., кВт* | Макс. стати- ческий КПД s, % | Масса не более, кг | |||
| Устано- вочная мощ- ность, кВт | Час- тота, n, мин-1 | Напря- жение, U, В | |||||||||
| Номин. | Maкс. | ||||||||||
| №3,15 | 1 | 0,18 | 860 | 380 | 860 | 1 000 | 0,50-1,65 | 86?0 | 0,04 | 64 | 29 |
| 0,37 | 1 320 | 380 | 1 320 | 1 500 | 0,80-2,54 | 202?0 | 0,13 | 30 | |||
| №4 | 1 | 0,37 | 900 | 380 | 900 | 1 000 | 1,17-3,54 | 150?0 | 0,14 | 64 | 55 |
| 0,55 | 920 | 380 | 920 | 1 000 | 1,20-3,62 | 157?0 | 0,15 | 57 | |||
| 0,75 | 930 | 380 | 930 | 1 000 | 1,21-3,66 | 160?0 | 0,15 | 60 | |||
| 1,1 | 1 420 | 380 | 1 420 | 1 500 | 2,0-5,58 | 370?0 | 0,55 | 59 | |||
| №5 | 1 | 0,75 | 920 | 380 | 920 | 1 000 | 2,25-7,13 | 261?0 | 0,28 | 68 | 70 |
| 1,1 | 930 | 380 | 930 | 1 000 | 2,27-7,20 | 266?0 | 0,29 | 73 | |||
| 2,2 | 1 420 | 380 | 1 420 | 1 500 | 3,5-11,0 | 622?0 | 1,66 | 79 | |||
| №6,3 | 1 | 2,2 | 940 | 380 | 940 | 1 000 | 4,5-14,58 | 434?0 | 1,53 | 68 | 118 |
| 5,5 | 1 440 | 380 | 1 440 | 1 440 | 7,0-22,34 | 1017?0 | 5,5 | 149 | |||
| №8 | 1 | 3 | 710 | 380 | 710 | 750 | 7,5-22,55 | 399?0 | 2,18 | 68 | 203 |
| 5,5 | 960 | 380 | 960 | 960 | 10-30,49 | 725?0 | 5,38 | 216 | |||
| №10 | 1 | 5,5 | 715 | 380 | 715 | 715 | 13,75-20,37 | 604?783 | 5,5 | 68 | 340 |
| 7,5 | 725 | 380 | 725 | 735 | 13,95-44,95 | 620?0 | 7,07 | 382 | |||
| 15 | 970 | 380 | 970 | 1 000 | 18,75-60,1 | 1110?0 | 10,21 | 412 | |||
| 18,5 | 980 | 380 | 980 | 1 000 | 18,94-60,7 | 1133?0 | 10,53 | 440 | |||
| №12,5 | 1 | 4 | 370 | 380 | 370 | 400 | 13,75-44,8 | 253?0 | 2,78 | 68 | 580 |
| 5,5 | 470 | 380 | 470 | 470 | 17,5-33,08 47,3-56,6 | 408?406 208?0 | 5,5 | 580 | |||
| 18,5 | 735 | 380 | 735 | 735 | 27,5-41,57 | 1039?997 | 18,5 | 665 | |||
| 22 | 735 | 380 | 735 | 735 | 27,5-88,95 | 997?0 | 21,8 | 685 | |||
| 5 | 3 | 710 | 380 | 412 | 412 | 14,9-21,1 | 308?304 | 3 | 65,5 | 725 | |
| 4 | 715 | 380 | 415 | 415 | 15-50 | 313?0 | 3,99 | 740 | |||
Таб. 2. Технические характеристики ВКРм ДУ при t=400С°.
| Типо- размер венти- лятора | Испол- нение | Электродвигатель | Частота вращения раб. колеса nрк, мин-1 | Произво- дительность, Q, м3/ч* | Стати- ческое давление Psv, Па* | Макс. потребля- емая мощность Nпотр., кВт* | Макс. стати- ческий КПД s, % | Масса не более, кг | |||
| Устано- вочная мощ- ность, кВт | Час- тота, n, мин-1 | Напря- жение, U, В | |||||||||
| Номин. | Maкс. | ||||||||||
| №3,15 | 1 | 0,18 | 860 | 380 | 860 | 1 000 | 0,50-1,65 | 37,5-0 | 0,015 | 64 | 29 |
| 0,37 | 1 320 | 380 | 1 320 | 1 500 | 0,80-2,54 | 88-0 | 0,06 | 30 | |||
| №4 | 1 | 0,37 | 900 | 380 | 900 | 1 000 | 1,17-3,54 | 65-0 | 0,063 | 64 | 55 |
| 0,55 | 920 | 380 | 920 | 1 000 | 1,20-3,62 | 68-0 | 0,067 | 57 | |||
| 0,75 | 930 | 380 | 930 | 1 000 | 1,21-3,66 | 69,5-0 | 0,069 | 60 | |||
| 1,1 | 1 420 | 380 | 1 420 | 1 500 | 2,0-5,58 | 163-0 | 0,235 | 59 | |||
| №5 | 1 | 0,75 | 920 | 380 | 920 | 1 000 | 2,25-7,13 | 114-0 | 0,18 | 68 | 70 |
| 1,1 | 930 | 380 | 930 | 1 000 | 2,27-7,20 | 116,5-0 | 0,186 | 73 | |||
| 2,2 | 1 420 | 380 | 1 420 | 1 500 | 3,5-11,0 | 271-0 | 0,73 | 79 | |||
| №6,3 | 1 | 2,2 | 940 | 380 | 940 | 1 000 | 4,5-14,58 | 189-0 | 0,66 | 68 | 118 |
| 5,5 | 1 440 | 380 | 1 440 | 1 440 | 7,0-22,34 | 443-0 | 2,2 | 149 | |||
| №8 | 1 | 3 | 710 | 380 | 710 | 750 | 7,5-22,55 | 174-0 | 0,87 | 68 | 203 |
| 5,5 | 960 | 380 | 960 | 960 | 10-30,49 | 318-0 | 2,37 | 216 | |||
| №10 | 1 | 5,5 | 715 | 380 | 715 | 715 | 13,75-20,37 | 263-272 | 2,43 | 68 | 340 |
| 7,5 | 725 | 380 | 725 | 735 | 13,95-44,95 | 270-0 | 3,02 | 382 | |||
| 15 | 970 | 380 | 970 | 1 000 | 18,75-60,1 | 484-0 | 7,1 | 412 | |||
| 18,5 | 980 | 380 | 980 | 1 000 | 18,94-60,7 | 494-0 | 7,3 | 440 | |||
| №12,5 | 1 | 4 | 370 | 380 | 370 | 400 | 13,75-44,8 | 110-0 | 1,22 | 68 | 580 |
| 5,5 | 470 | 380 | 470 | 470 | 17,5-33,08 47,3-56,6 | 177-176 90-0 | 2,4 | 580 | |||
| 18,5 | 735 | 380 | 735 | 735 | 27,5-41,57 | 452-434 | 8,1 | 665 | |||
| 22 | 735 | 380 | 735 | 735 | 27,5-88,95 | 434-0 | 9,5 | 685 | |||
| 5 | 3 | 710 | 380 | 412 | 412 | 14,9-21,1 | 138-134 | 1,34 | 65,5 | 725 | |
| 4 | 715 | 380 | 415 | 415 | 15-50 | 136-0 | 1,76 | 740 | |||
Таб. 3. Технические характеристики ВКРм ДУ при t=600С°.
| Типо- размер венти- лятора | Испол- нение | Электродвигатель | Частота вращения раб. колеса nрк, мин-1 | Произво- дительность, Q, м3/ч* | Стати- ческое давление Psv, Па* | Макс. потребля- емая мощность Nпотр., кВт* | Макс. стати- ческий КПД s, % | Масса не более, кг | |||
| Устано- вочная мощ- ность, кВт | Час- тота, n, мин-1 | Напря- жение, U, В | |||||||||
| Номин. | Maкс. | ||||||||||
| №3,15 | 1 | 0,18 | 860 | 380 | 860 | 1 000 | 0,50-1,65 | 29-0 | 0,012 | 64 | 29 |
| 0,37 | 1 320 | 380 | 1 320 | 1 500 | 0,80-2,54 | 68-0 | 0,05 | 30 | |||
| №4 | 1 | 0,37 | 900 | 380 | 900 | 1 000 | 1,17-3,54 | 51-0 | 0,049 | 64 | 55 |
| 0,55 | 920 | 380 | 920 | 1 000 | 1,20-3,62 | 53-0 | 0,052 | 57 | |||
| 0,75 | 930 | 380 | 930 | 1 000 | 1,21-3,66 | 54-0 | 0,054 | 60 | |||
| 1,1 | 1 420 | 380 | 1 420 | 1 500 | 2,0-5,58 | 125-0 | 0,18 | 59 | |||
| №5 | 1 | 0,75 | 920 | 380 | 920 | 1 000 | 2,25-7,13 | 88-0 | 0,153 | 68 | 70 |
| 1,1 | 930 | 380 | 930 | 1 000 | 2,27-7,20 | 90-0 | 0,158 | 73 | |||
| 2,2 | 1 420 | 380 | 1 420 | 1 500 | 3,5-11,0 | 209-0 | 0,53 | 79 | |||
| №6,3 | 1 | 2,2 | 940 | 380 | 940 | 1 000 | 4,5-14,58 | 146-0 | 0,51 | 68 | 118 |
| 5,5 | 1 440 | 380 | 1 440 | 1 440 | 7,0-22,34 | 341-0 | 1,65 | 149 | |||
| №8 | 1 | 3 | 710 | 380 | 710 | 750 | 7,5-22,55 | 134-0 | 0,74 | 68 | 203 |
| 5,5 | 960 | 380 | 960 | 960 | 10-30,49 | 245-0 | 1,83 | 216 | |||
| №10 | 1 | 5,5 | 715 | 380 | 715 | 715 | 13,75-20,37 | 203-210 | 1,86 | 68 | 340 |
| 7,5 | 725 | 380 | 725 | 735 | 13,95-44,95 | 209-0 | 2,35 | 382 | |||
| 15 | 970 | 380 | 970 | 1 000 | 18,75-60,1 | 373-0 | 5,5 | 412 | |||
| 18,5 | 980 | 380 | 980 | 1 000 | 18,94-60,7 | 381-0 | 5,7 | 440 | |||
| №12,5 | 1 | 4 | 370 | 380 | 370 | 400 | 13,75-44,8 | 85-0 | 0,95 | 68 | 580 |
| 5,5 | 470 | 380 | 470 | 470 | 17,5-33,08 47,3-56,6 | 137-136 70-0 | 1,87 | 580 | |||
| 18,5 | 735 | 380 | 735 | 735 | 27,5-41,57 | 348-334 | 6,2 | 665 | |||
| 22 | 735 | 380 | 735 | 735 | 27,5-88,95 | 334-0 | 7,3 | 685 | |||
| 5 | 3 | 710 | 380 | 412 | 412 | 14,9-21,1 | 107-103 | 1,04 | 65,5 | 725 | |
| 4 | 715 | 380 | 415 | 415 | 15-50 | 105-0 | 1,36 | 740 | |||
*Характеристики приведены для номинальной частоты вращения и перемещаемой среды с параметрами: Pбар=760 мм рт. ст., t=20°С, t=400°С, t=600°С.
