Крышные вентиляторы ВКРС №3,55

Вентилятор радиальный ВКРС №3,55 устанавливается на крыше промышленных и общественных зданий с любым углом наклона и типом кровельного покрытия и выполняют функцию вытяжной вентиляции, выброс воздуха в надкровельном пространстве происходит в сторону. Производительность крышного вентилятора ВКРС-3,55 от 600 м³/ч до 6300 м³/ч., рабочая среда – воздух запыленностью до 0,1 г/м.куб., предельная температура 80°С.

Сделано в России
Гарантия от производителя – 2 года
Доставка по всей России

SKU: ВКРС №3,15 Category: Крышные вентиляторы ВКРС

Содержание

Технические характеристики Крышные вентиляторы ВКРС №3,55
Аэродинамические характеристики крышного вентилятора ВКРС №3,55
Габаритные и присоединительные размеры крышного вентилятора ВКРС №3,55
Акустические характеристики крышного вентилятора ВКРС №3,55

Технические характеристики Крышные вентиляторы ВКРС №3,55

Вентилятор	Типоразмер двигателя	Мощность двигателя	Синхронная частота двигателя	Минимальная производительность, м³/ч	Максимальная производительность, м³/ч	Максимальное статическое давление, Па при 20⁰С	Масса, кг.
ВКРС №3,55 РВ6к 0,18/1500	56B4	0,18	1500	1375	3020	281	48
ВКРС №3,55 РВ6 0,18/1500	56B4	0,18		1370	3461	280	51
ВКРС №3,55 РВ9 0,25/1500	63A4	0,25		1465	3835	309	52
ВКРС №3,55 РВ6к 1,5/3000	80А2	1,5	3000	2835	6230	1200	61
ВКРС №3,55 РВ6 1,5/3000	80А2	1,5		2821	7150	1195	62
ВКРС №3,55 РВ9 2,2/3000	80B2	2,2		3035	7936	1330	65

*При изменении типа двигателя масса может меняться

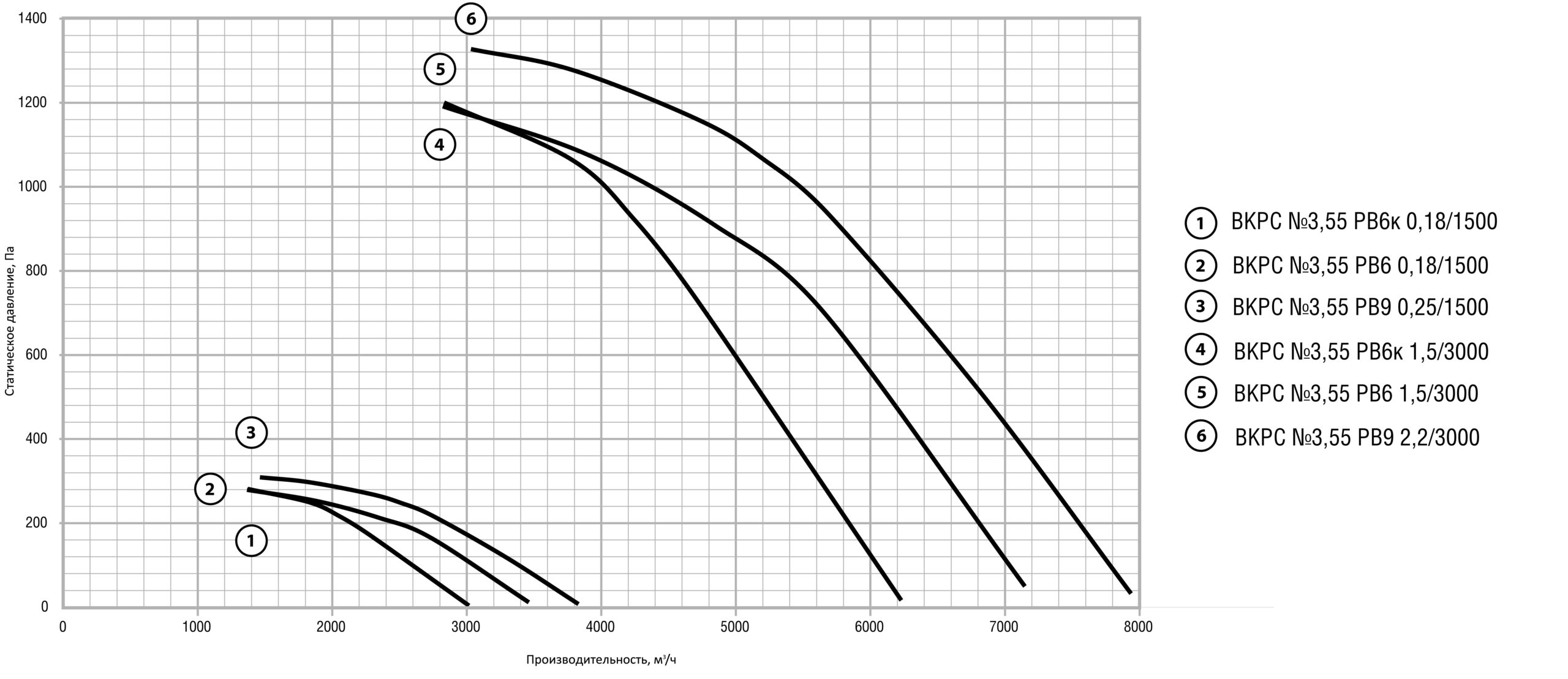

Аэродинамические характеристики крышного вентилятора ВКРС №3,55

Габаритные и присоединительные размеры крышного вентилятора ВКРС №3,55

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики крышного вентилятора ВКРС №3,55

Типоразмер	Частота вращения, об/мин	Значение Lpi(дБ) в октавных полосах f, Гц
Типоразмер	Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБа
ВКРС №3,55	1500	66	68	76	69	67	65	57	48	74
ВКРС №3,55	3000	78	81	84	92	85	83	81	73	92

Величина суммарного уровня звуковой мощности вентилятора Lw, дБА на стороне нагнетания может быть определена из диаграммы аэродинамических характеристик каждого типоразмера вентилятора. Для определения уровня звуковой мощности вентилятора Lw, дБА в октавных полосах частот следует пользоваться формулой: Lwi = Lw+ΔLw, где величина поправки ΔLw может быть взята из вышеприведенной таблицы.

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Опросный лист на вентилятор

Исполнение	Исполнение 1
