- Технические характеристики Радиальные вентиляторы ВР 80-70 №12,5 , исполнение 5
- Аэродинамические характеристики радиального вентилятора ВР 80-70 №12,5 Исполнение 5
- Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №12,5 Исполнение 5, зависящие от положения корпуса
- Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №12,5 Исполнение 5 (спец.), зависящие от положения корпуса
- Акустические характеристики радиального вентилятора ВР 80-70 №12,5 Исполнение 5
Технические характеристики Радиальные вентиляторы ВР 80-70 №12,5 , исполнение 5
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | ||||||
| Относительный диаметр колеса | Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя | Производительность, 1000 х м3/ч | Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
| 1 | 385 | 3,0 | подбор | 13,7-33,5 | 375-145 | 1152 | ДО-44 | 6 |
| 425 | 4,0 | подбор | 14,8-36,1 | 455-190 | 1152 | |||
| 475 | 5,5 | подбор | 16,5-40,1 | 580-245 | 1152 | |||
| 535 | 7,5 | подбор | 18,6-45,1 | 730-300 | 1152 | |||
| 605 | 11,0 | подбор | 21,8-52,1 | 920-380 | 1152 | |||
| 675 | 15,0 | подбор | 23,5-58,1 | 1180-470 | 1152 | |||
| 720 | 18,5 | подбор | 25,1-61,1 | 1310-540 | 1152 | |||
| 765 | 22,0 | подбор | 26,7-65,1 | 1490-610 | 1152 | |||
| 850 | 30,0 | подбор | 29,8-71,4 | 1820-750 | 1152 | |||
*При изменении типа двигателя масса может меняться

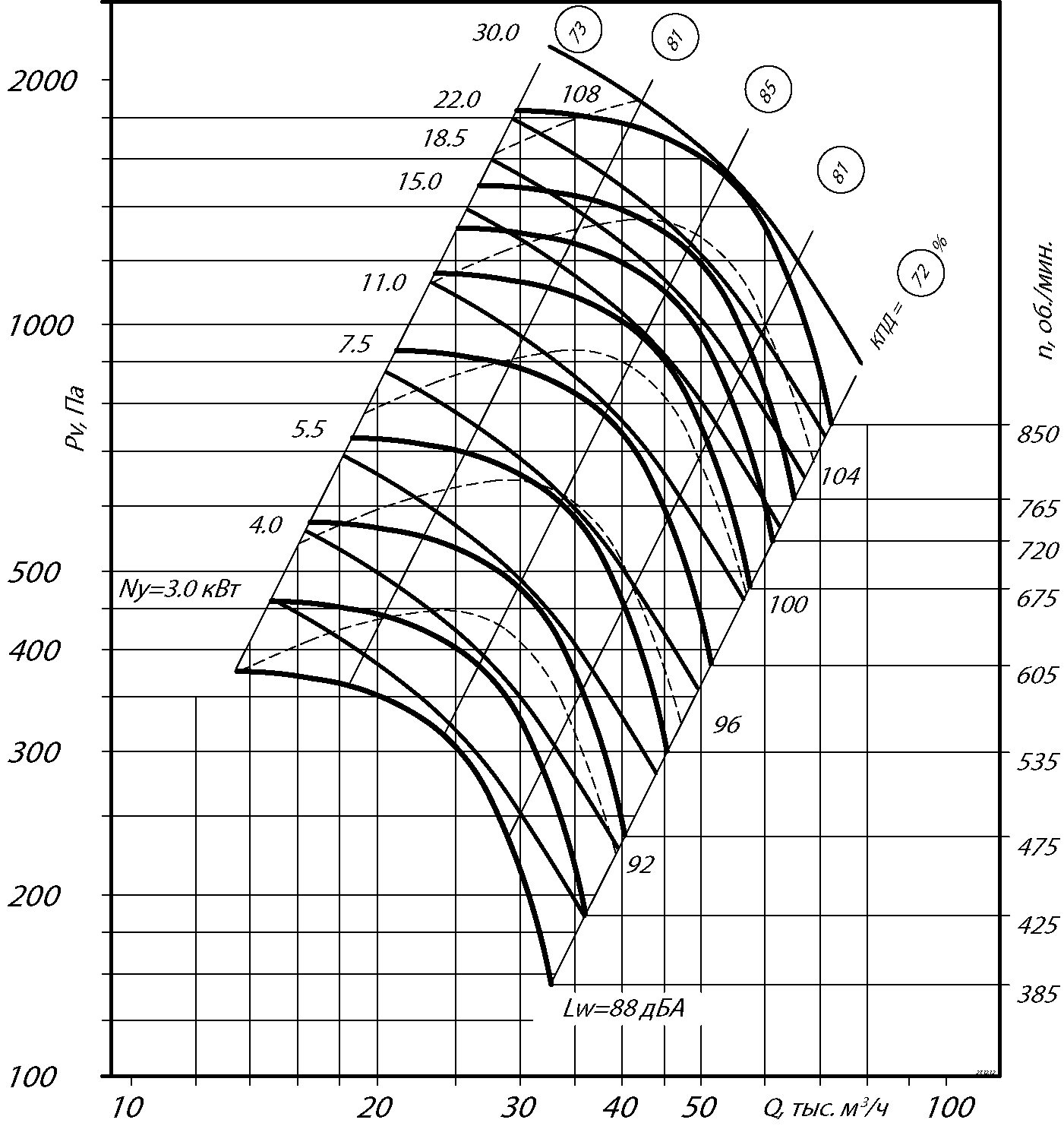

Аэродинамические характеристики радиального вентилятора ВР 80-70 №12,5 Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №12,5 Исполнение 5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

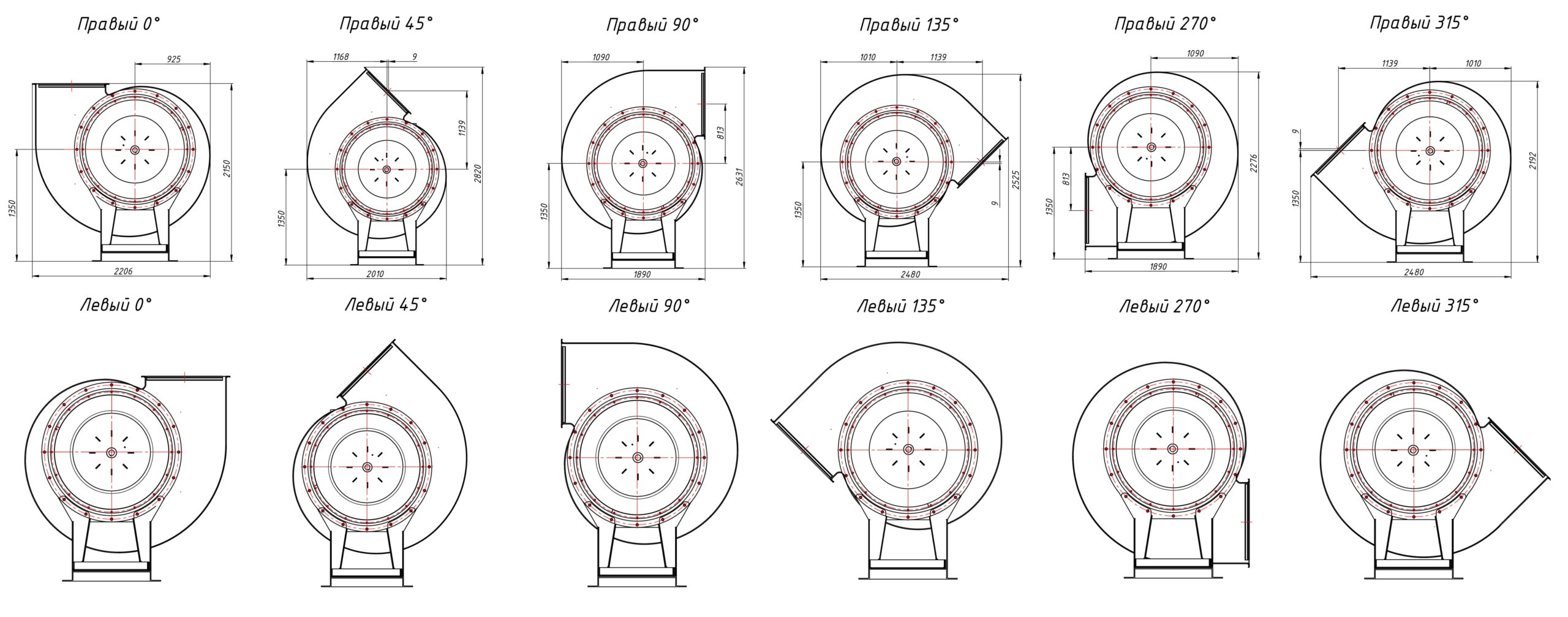

Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №12,5 Исполнение 5, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

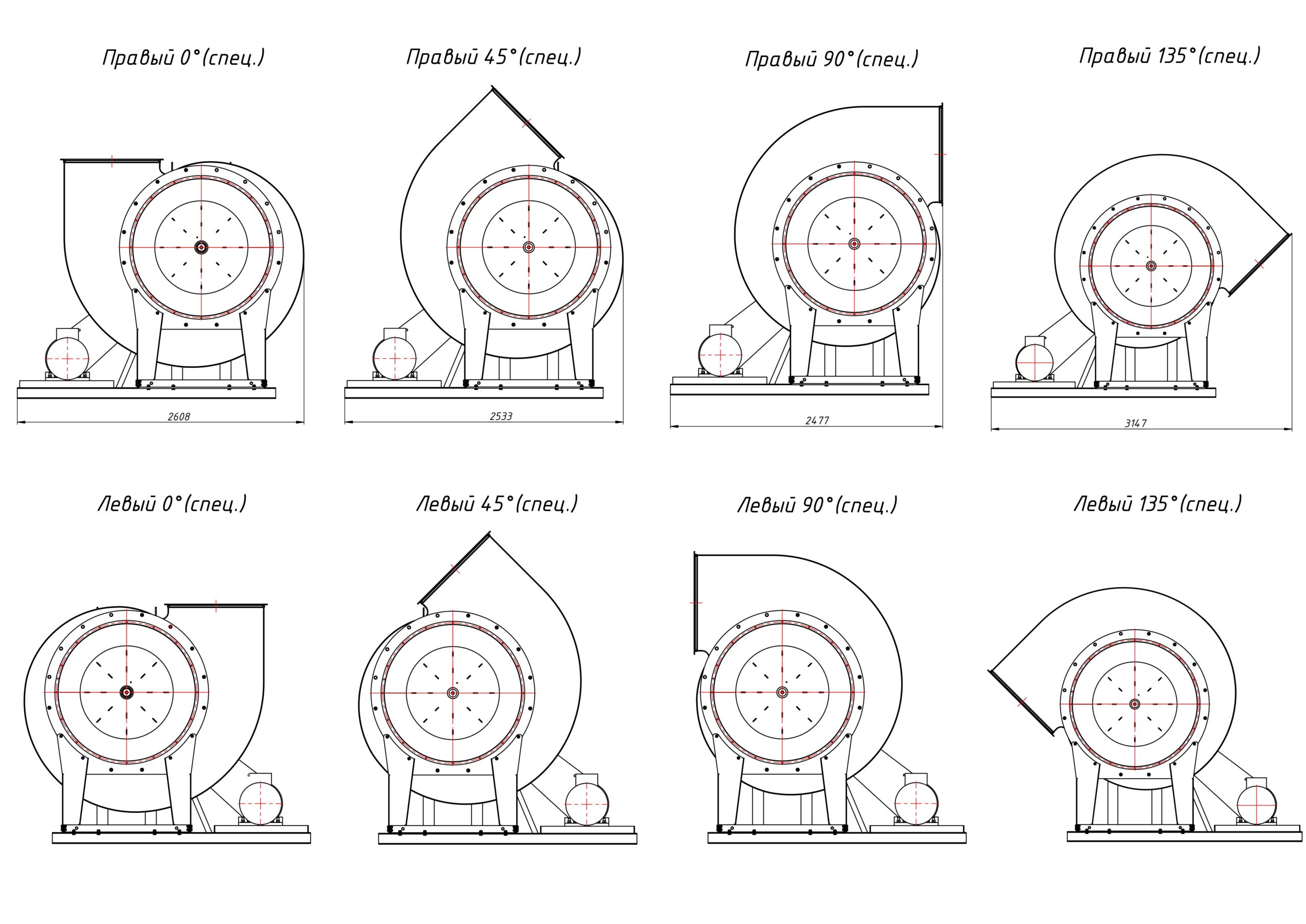

Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №12,5 Исполнение 5 (спец.), зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВР 80-70 №12,5 Исполнение 5
| Значение Lpi в октавных полосах f, Гц | |||||||||
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 536 | 91 | 94 | 90 | 88 | 85 | 80 | 73 | 64 | 90 |
| 602 | 95 | 97 | 93 | 91 | 88 | 83 | 76 | 67 | 93 |
| 685 | 97 | 100 | 96 | 94 | 91 | 86 | 79 | 70 | 97 |
| 768 | 99 | 102 | 98 | 96 | 93 | 88 | 81 | 72 | 99 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
