Технические характеристики Радиальные вентиляторы ВР 80-70 №10,0 , исполнение 5
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | ||||||
| Относительный диаметр колеса | Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя | Производительность, 1000 х м3/ч | Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
| 1 | 395 | 1,1 | подбор | 7,05-17,1 | 251-107 | 746 | ДО-43 | 6 |
| 440 | 1,5 | подбор | 7,9-19,0 | 315-130 | 746 | |||
| 505 | 2,2 | подбор | 9,0-22,5 | 410-175 | 746 | |||
| 560 | 3,0 | подбор | 10,0-24,7 | 505-212 | 746 | |||
| 620 | 4,0 | подбор | 11,0-26,5 | 620-255 | 746 | |||
| 690 | 5,5 | подбор | 12,3-30,1 | 780-325 | 746 | |||
| 775 | 7,5 | подбор | 13,9-33,9 | 990-400 | 746 | |||
| 880 | 11,0 | подбор | 15,8-37,5 | 1250-530 | 746 | |||
| 1050 | 18,5 | подбор | 18,4-45,3 | 1800-720 | 746 | |||
*При изменении типа двигателя масса может меняться

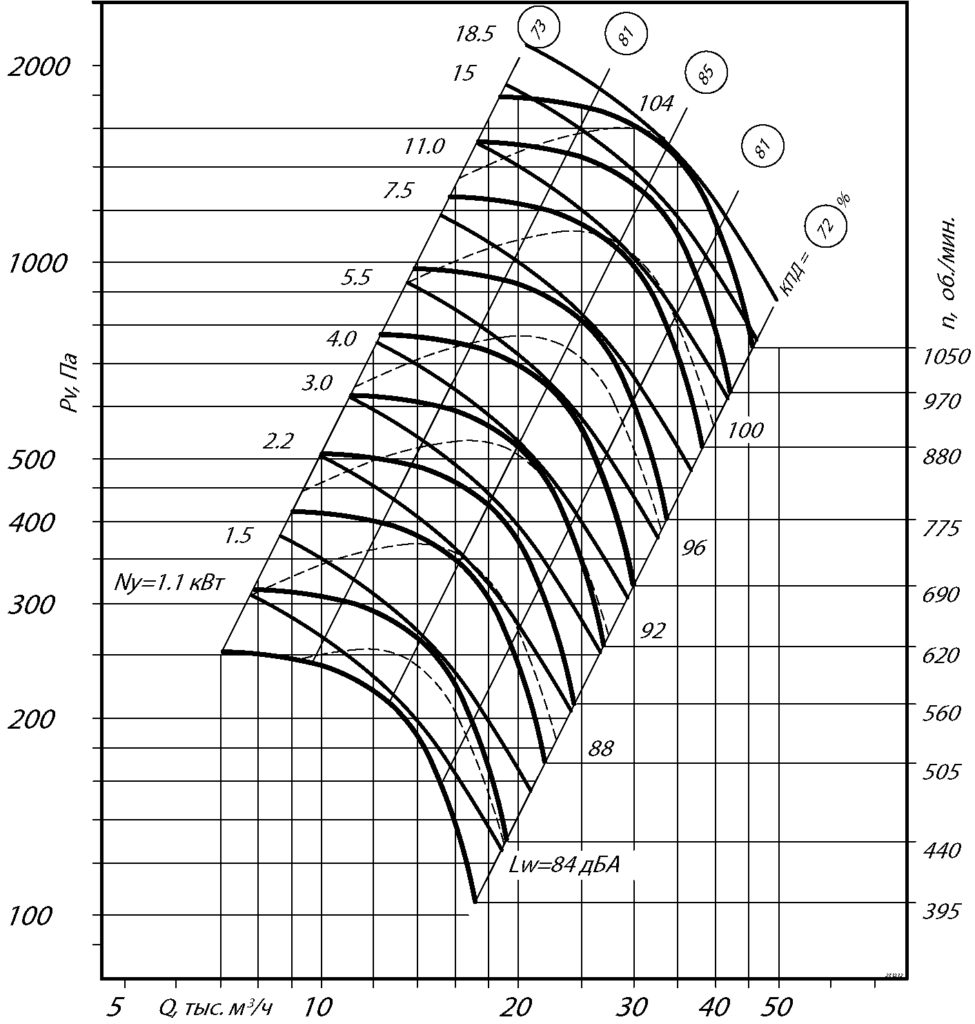

Аэродинамические характеристики радиального вентилятора ВР 80-70 №10 Исполнение 5

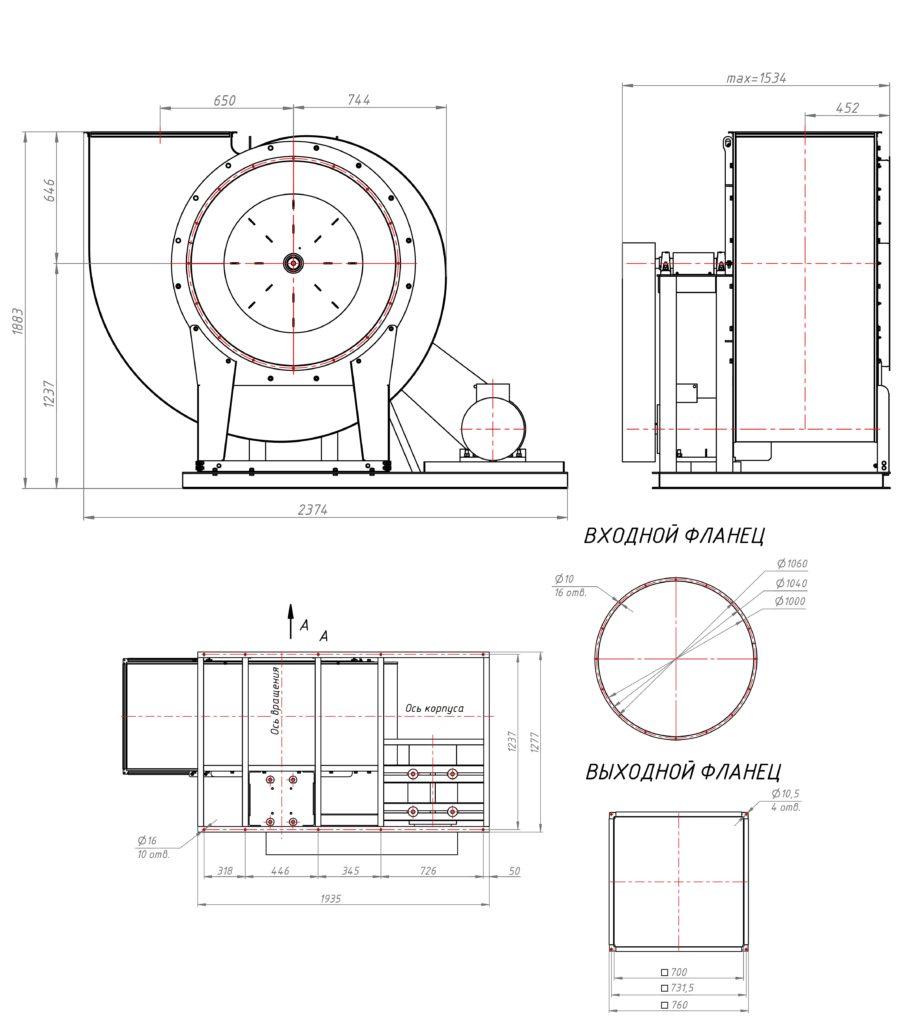

Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №10 Исполнение 5

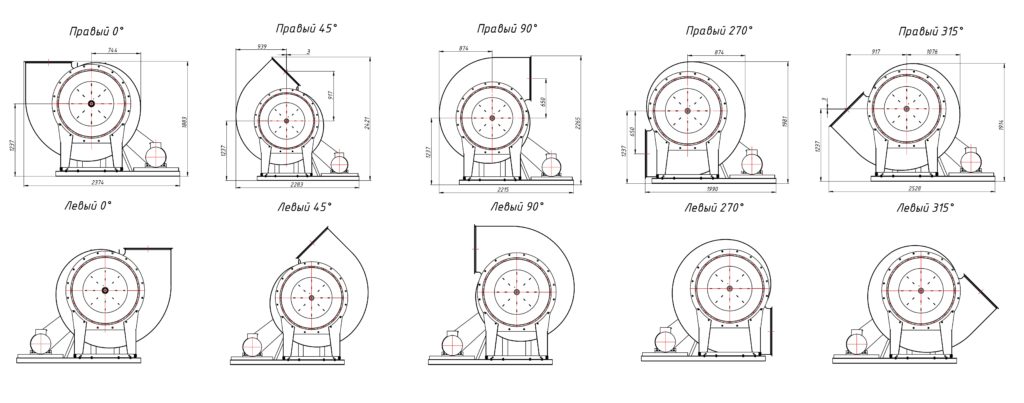

Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №10 Исполнение 5, зависящие от положения корпуса

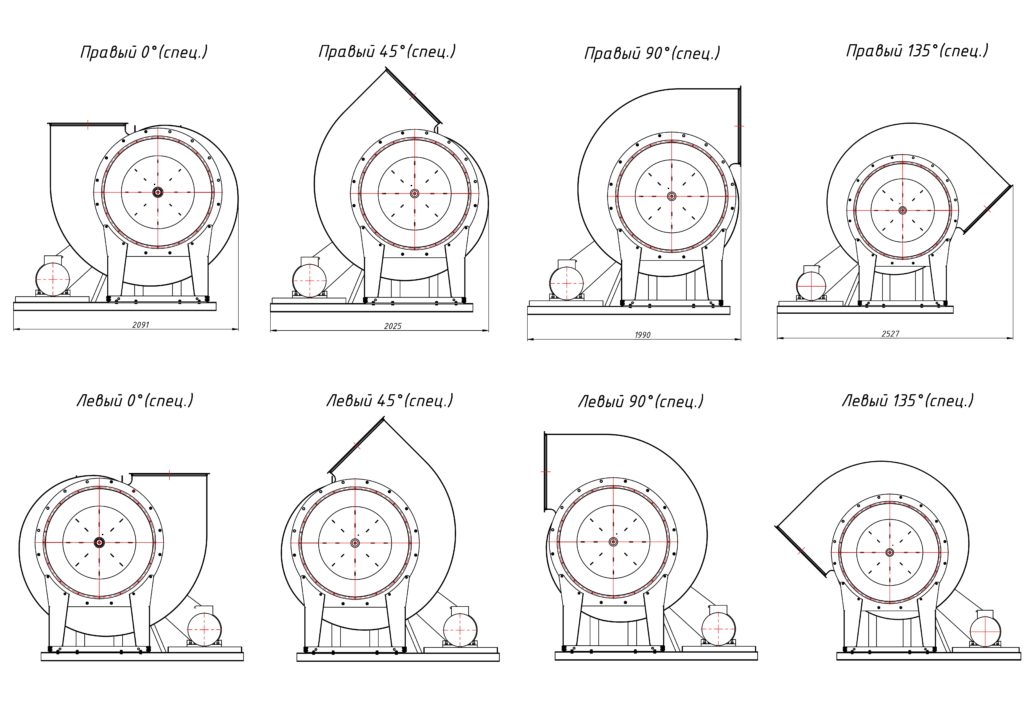

Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №10 Исполнение 5 (спец.), зависящие от положения корпуса
Акустические характеристики радиального вентилятора ВР 80-70 №10 Исполнение 5
| Значение Lpi в октавных полосах f, Гц | |||||||||
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 615 | 88 | 90 | 86 | 84 | 81 | 76 | 69 | 60 | 86 |
| 685 | 91 | 93 | 89 | 87 | 84 | 79 | 72 | 63 | 89 |
| 770 | 93 | 95 | 91 | 89 | 86 | 81 | 74 | 63 | 91 |
| 865 | 95 | 98 | 94 | 92 | 89 | 84 | 77 | 68 | 94 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
