Пылевой вентилятор ВЦП 7-40 является центробежным вентилятором одностороннего всасывания и применяется в системах пылеочистных установок для удаления пыли и шлаков, древесных стружек и опилок, металлической пыли от станков, в системах пневмотранспорта зерна и при производстве круп, в системах отбора запыленного воздуха при производстве цемента и железобетонных конструкций и т.д. Вентиляторы имеют спиральный поворотный корпус в виде "улитки" и рабочее колесо с 6-тью вперед загнутыми лопатками, комплектуются трехфазными электродвигателями. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса – правое или левое.
Пылевые вентиляторы ВЦП 7-40 предназначены для перемещения невзрывоопасных неабразивных пылегазовоздушных смесей с температурой не выше 80°С с содержанием пыли и других механических твердых примесей в количестве не более 0,6 кг/м3 при отсутствии липких веществ и волокнистых материалов. По желанию заказчика вентиляторы промышленные комплектуются гибкими вставками и виброизоляторами.
В нашей производственной компании вы можете купить вентиляторы ВЦП 7-40 по лучшей цене.
Изготовление в общепромышленном исполнении по ТУ 4861-002-03002146-2016.
Конструкция пылевых вентиляторных агрегатов имеет три исполнения (три схемы) :
- Исполнение 1 (схема 1) – рабочее колесо вентилятора расположено на валу электродвигателя
-
Исполнение 3 (схема 3) – корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с электродвигателем через промежуточную подшипниковую опору.
- Исполнение 5 (схема 5) – корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей
Рабочее колесо пылевых вентиляторных агрегатов имеет два варианта по исполнению :
- Исполнение 1 (по умолчанию) – рабочее колесо с покрывным диском, применяется в пылевых вентиляторах для перемещения стандартных рабочих сред.
- Исполнение 2 (по запросу) – рабочее колесо без покрывного диска, применяется в пылевых вентиляторах для перемещения сред с волокнистыми примесями.
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
-
Пылевые общепромышленные из углеродистой стали
-
Пылевые коррозионностойкие из нержавеющей стали (К1)
-
Пылевые взрывозащищенные из разнородных металлов (В)
-
Пылевые взрывозащищенные коррозионностойкие (ВК1)
Вся серия взрывозащищенных вентиляторов имеет взрывозащищенные электродвигатели.
Модельный ряд и краткие технические характеристики вентиляторов ВЦП 7-40
Для просмотра полных характеристик определенного вентилятора нажмите на его обозначение в первом столбце
| Обозначение | Конструктивное | Комплектация | Пределы параметров | ||
| По мощности | По частоте вращения | ||||
| По производительности | По полному давлению | ||||
| Вентилятор ВЦП 7-40-2,5 (№2,5) | 1 | 1,5-2,2 | 3000 | 750-1520 | 1190-900 |
| Вентилятор ВЦП 7-40-3,15 (№3,15) | 1 | 2,2-3 | 3000 | 1500-3500 | 1800-1350 |
| Вентилятор ВЦП 7-40-4 (№4) | 1 | 5,5 | 3000 | 2500-7000 | 2900-2100 |
| Вентилятор ВЦП 7-40-5 (№5) | 1 | 4-18,5 | 1500/3000 | 1700-11000 | 4000-800 |
| 5 | 5,5-15 | 1810-2575* | 2200-9700 | 3300-1150 | |
| Вентилятор ВЦП 7-40-6,3 (№6,3) | 1 | 7,5-11 | 1500 | 3700-12900 | 1720-1250 |
| 3 | 7,5-11 | 1500 | 3700-12900 | 1720-1250 | |
| 5 | 15-30 | 1615-2040* | 4100-18000 | 3600-1350 | |
| Вентилятор ВЦП 7-40-8 (№8) | 1 | 22-30 | 1500 | 6000-23000 | 2600-1750 |
| 3 | 22-30 | 1500 | 6000-23000 | 2600-1750 | |
| 5 | 37-45 | 1615-1810* | 6400-27000 | 4000-2100 | |
| Вентилятор ВЦП 7-40-10 (№10) | 1 | 11-75 | 750-1500 | 9000-46800 | 4500-780 |
| 5 | подбор | ||||
| Вентилятор ВЦП 7-40-12,5 (№12,5) | 1 | 30-75 | 750-1000 | 18000-64800 | 3200-1280 |
| 5 | подбор | ||||
* – частота вращения на рабочем колесе через клиноременную передачу
Стандартные углы поворота корпуса вентиляторов правого и левого вращения – схема 1 и схема 3 (вид со стороны "улитки")
Стандартные углы поворота корпуса вентиляторов правого и левого вращения – схема 5 (вид со стороны "улитки")
Специальные углы поворота корпуса вентиляторов правого и левого вращения исполнения – схема 5 (вид со стороны "улитки")

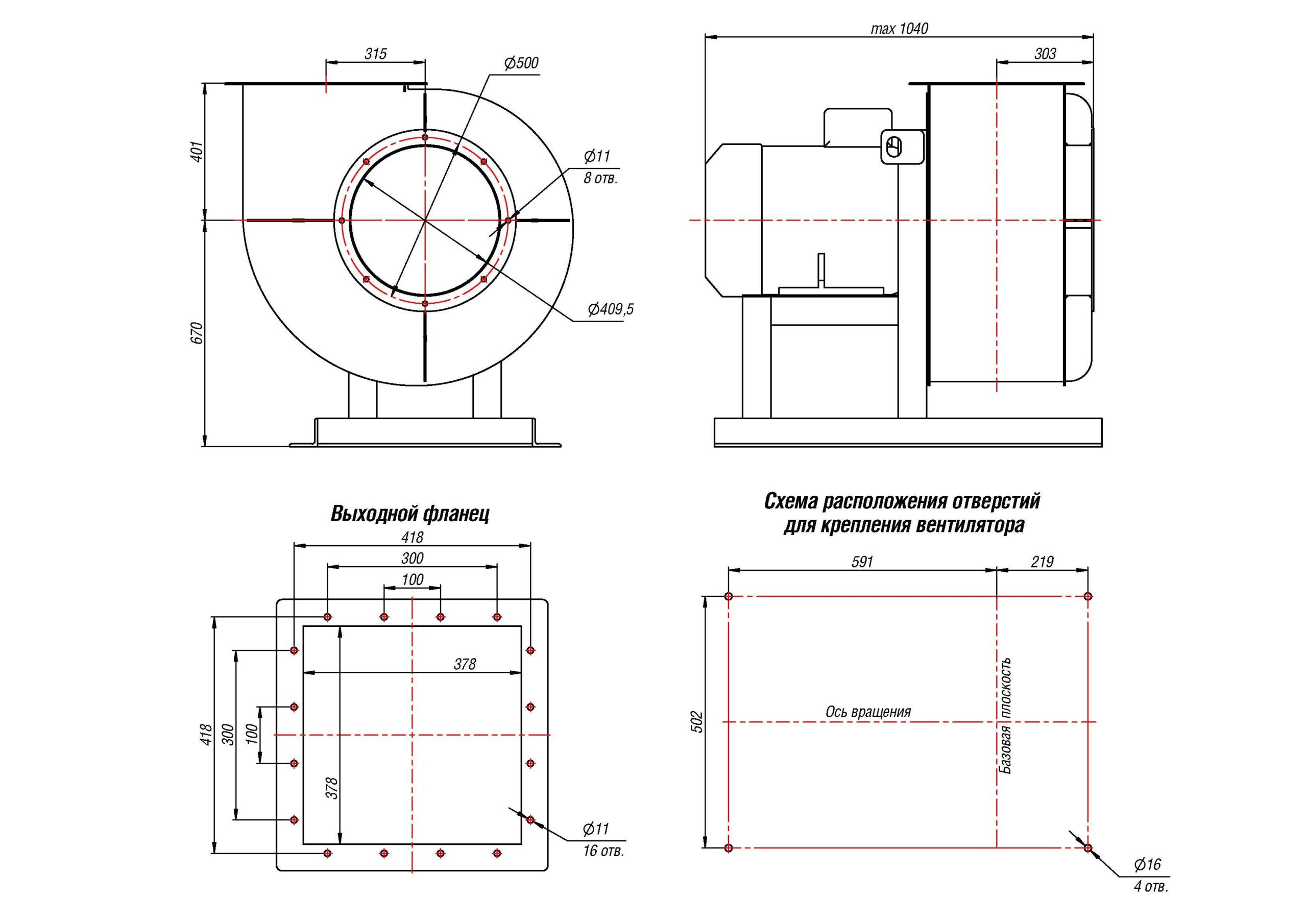

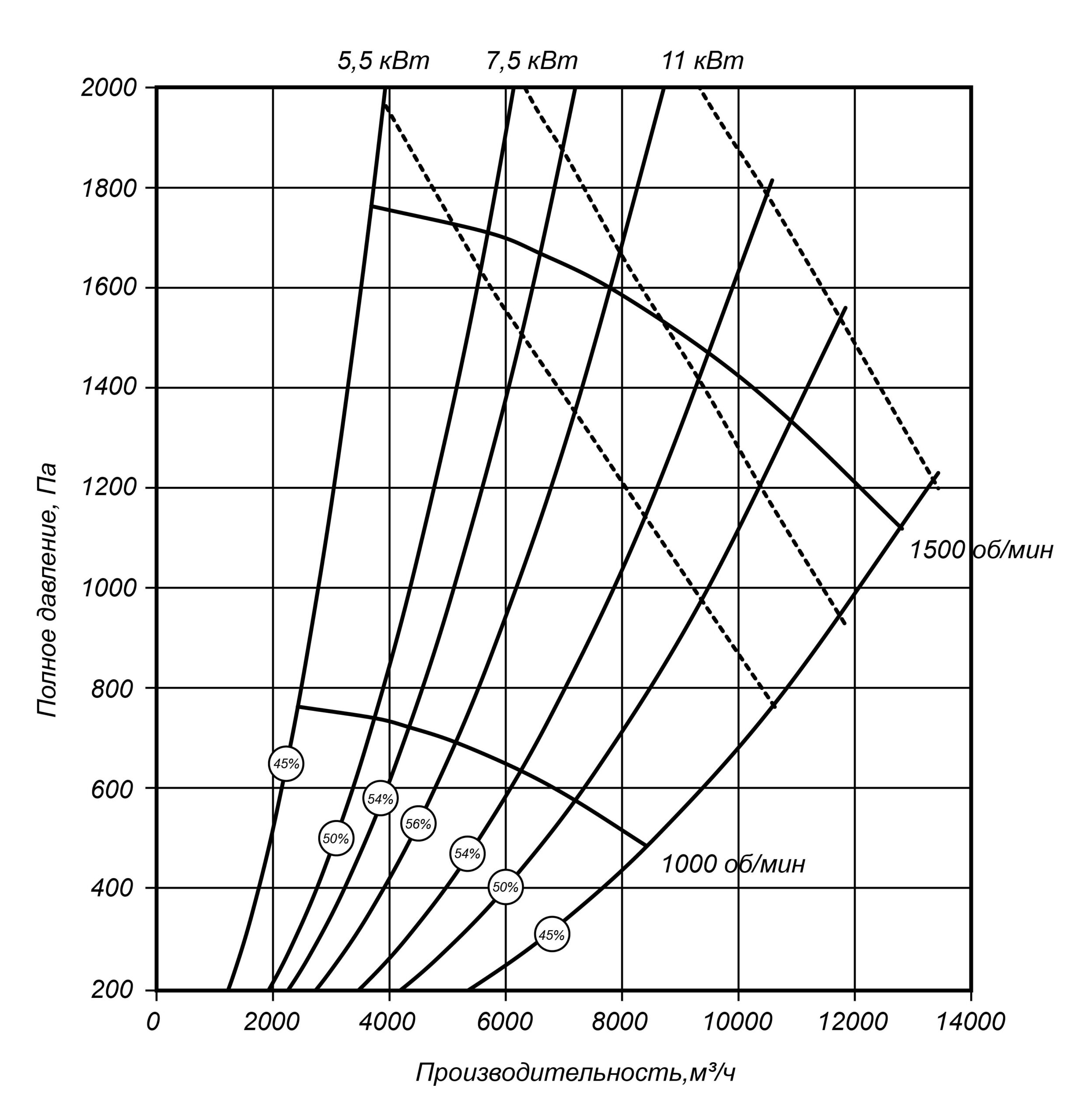

Аэродинамические и акустические характеристики, габаритные размеры конкретного пылевого вентилятора ВЦП 7-40 можно посмотреть, нажав на его обозначение в первом столбце таблицы.
