Радиальный вентилятор ВЦП 7-40 №5,0

Вентилятор пылевой ВЦП 7-40 №5 используется для удаления газо-воздушных смесей с содержанием пыли и твердых частиц, при концентрации не более 600 г/м³. Максимальная температура перемещаемого воздуха +80°С. Вентилятор для аспирации марки ВЦП находит своё применение в пылеочистных установках и пневмотранспорте, удалению древесной стружки и опилок от деревообрабатывающих станков, удалению хлопка и шерсти на текстильных производствах.

Вентилятор ВЦП 7-40-5 изготавливается из углеродистой или нержавеющей стали, а так же разнородных материалов (взрывозащищенный).

Содержание

Технические характеристики Вентиляторы пылевые ВЦП 7-40 №5 , исполнение 1
Аэродинамические характеристики радиального вентилятора ВЦП 7-40 №5 Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №5, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №5 Исполнение 1, зависящие от положения корпуса
Акустические характеристики радиального вентилятора ВЦП 7-40 №5, Исполнение 1

Технические характеристики Вентиляторы пылевые ВЦП 7-40 №5 , исполнение 1

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, тыс. м3/ч	Производи-тельность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
1 500	4	8,8	100L4	1,7	5,7	800	1100	115	ДО-40	4	ВР 203	4
3 000	18,5	34,7	160М2	3,3	11	2800	4000	220	ДО-40	4	ВР 203	4

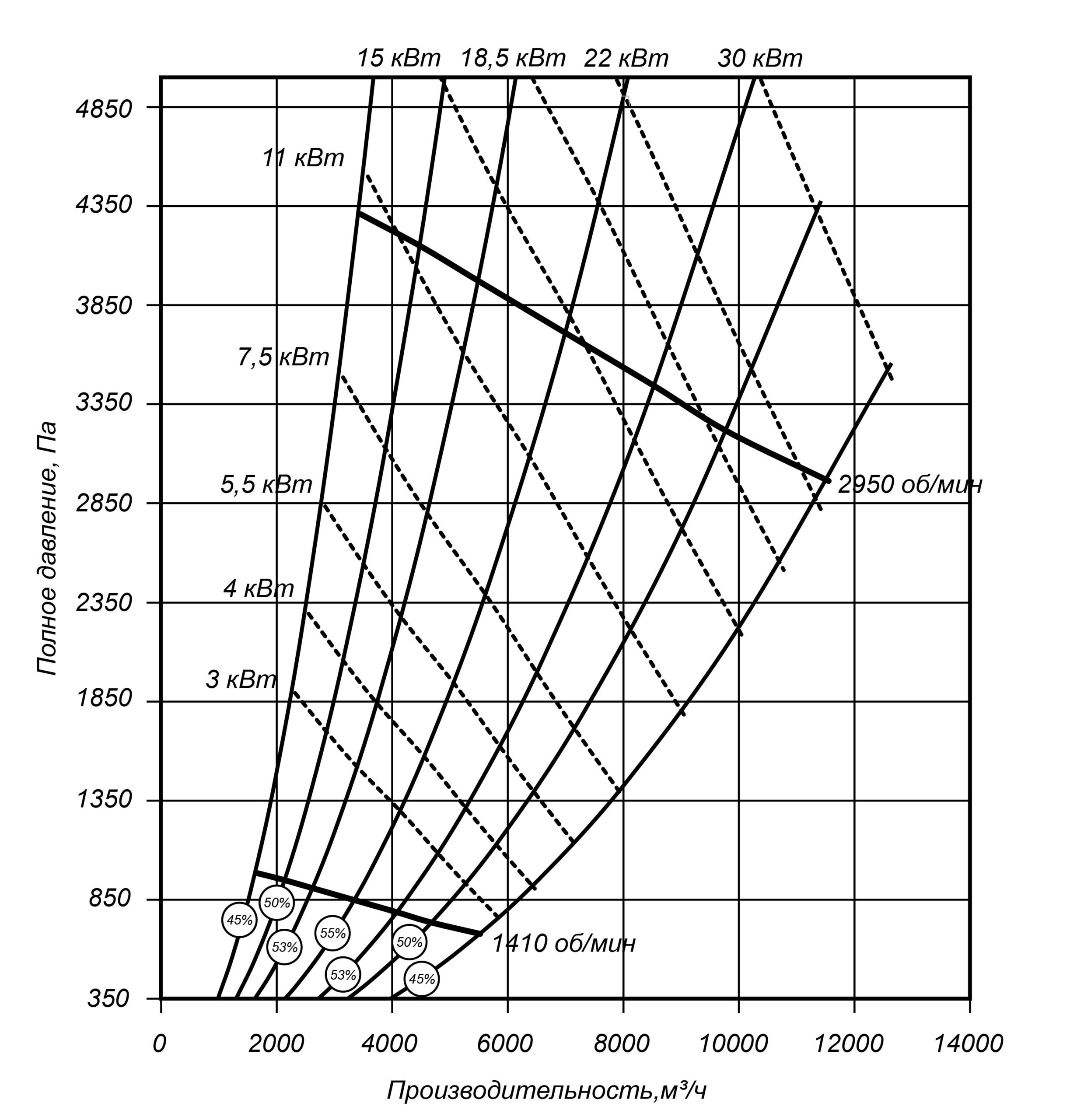

Аэродинамические характеристики радиального вентилятора ВЦП 7-40 №5 Исполнение 1

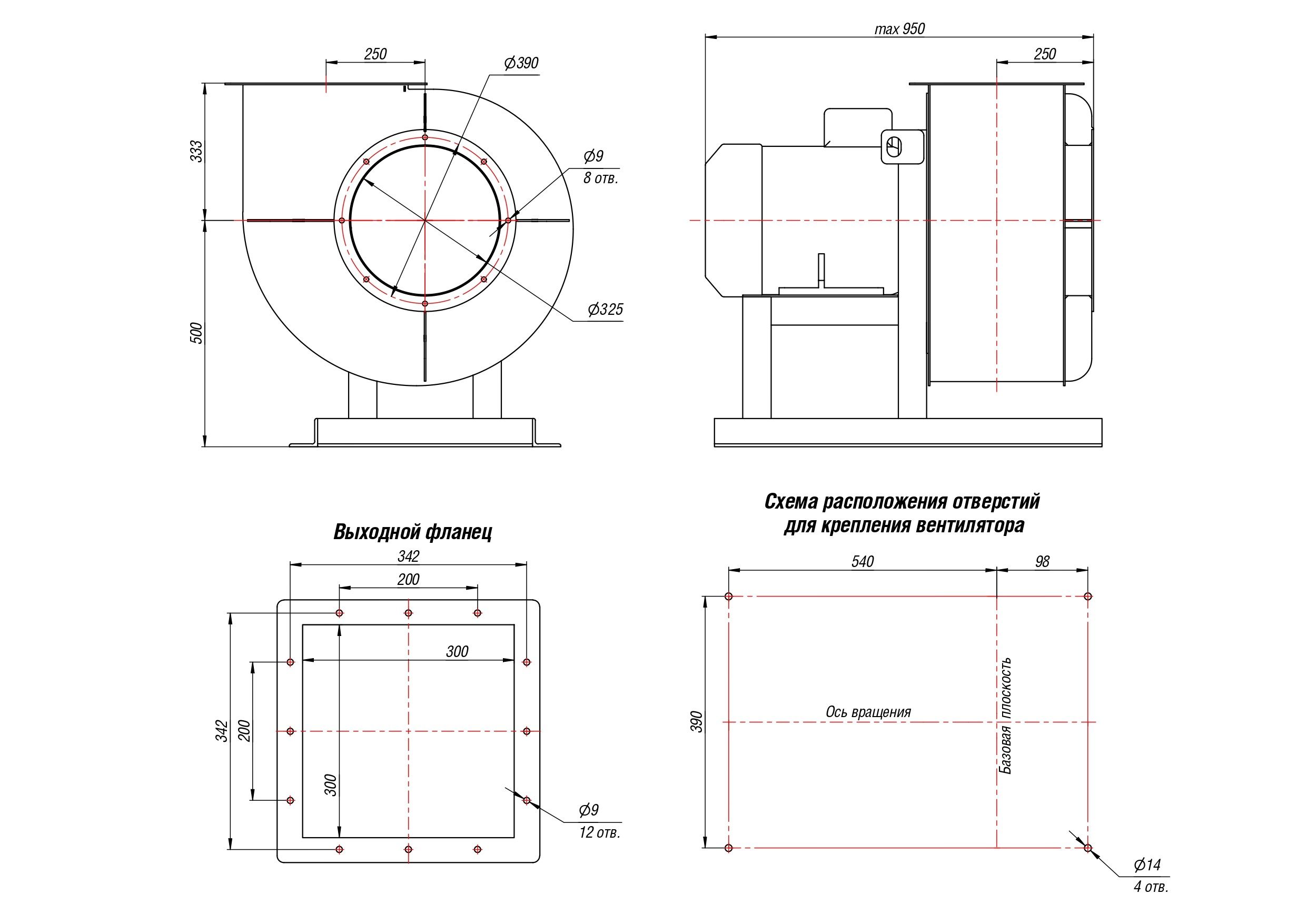

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №5, Исполнение 1

Вентилятор пылевой ВЦП 7-40 №5,0

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №5 Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
773	332	833	333	700	315	1047	547	700	367	940	440

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
896	350	885	385	700	333	832	332	896	547	815	315

Акустические характеристики радиального вентилятора ВЦП 7-40 №5, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	80	83	90	101	89	86	82	78	98
3000	91	94	99	103	104	100	98	93	108
