Крышные вентиляторы ВКРС №4,5

Вентилятор радиальный ВКРС №4,5 устанавливается на крыше промышленных и общественных зданий с любым углом наклона и типом кровельного покрытия и выполняют функцию вытяжной вентиляции, выброс воздуха в надкровельном пространстве происходит в сторону. Производительность крышного вентилятора ВКРС-4,5 от 1500 м³/ч до 14000 м³/ч., рабочая среда – воздух запыленностью до 0,1 г/м.куб., предельная температура 80°С.

Сделано в России
Гарантия от производителя – 2 года
Доставка по всей России

SKU: ВКРС №4,5 Category: Крышные вентиляторы ВКРС

Содержание

Технические характеристики Крышные вентиляторы ВКРС №4,5
Аэродинамические характеристики крышного вентилятора ВКРС №4,5
Габаритные и присоединительные размеры крышного вентилятора ВКРС №4,5
Акустические характеристики крышного вентилятора ВКРС №4,5

Технические характеристики Крышные вентиляторы ВКРС №4,5

Вентилятор	Типоразмер двигателя	Мощность двигателя	Синхронная частота двигателя	Минимальная производительность, м³/ч	Максимальная производительность, м³/ч	Максимальное статическое давление, Па при 20⁰С	Масса, кг.
ВКРС №4,5 РВ6к 0,55/1500	71A4	0,55	1500	2815	6190	460	76
ВКРС №4,5 РВ6 0,75/1500	71B4	0,75		2805	7100	455	78
ВКРС №4,5 РВ9 1,1/1500	80A4	1,1		3000	7860	505	82
ВКРС №4,5 РВ6 5,5/3000	100L2	5,5	3000	5870	12910	1997	99
ВКРС №4,5 РВ9 7,5/3000	112M2	7,5	3000	6530	16392	2195	119

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики крышного вентилятора ВКРС №4,5

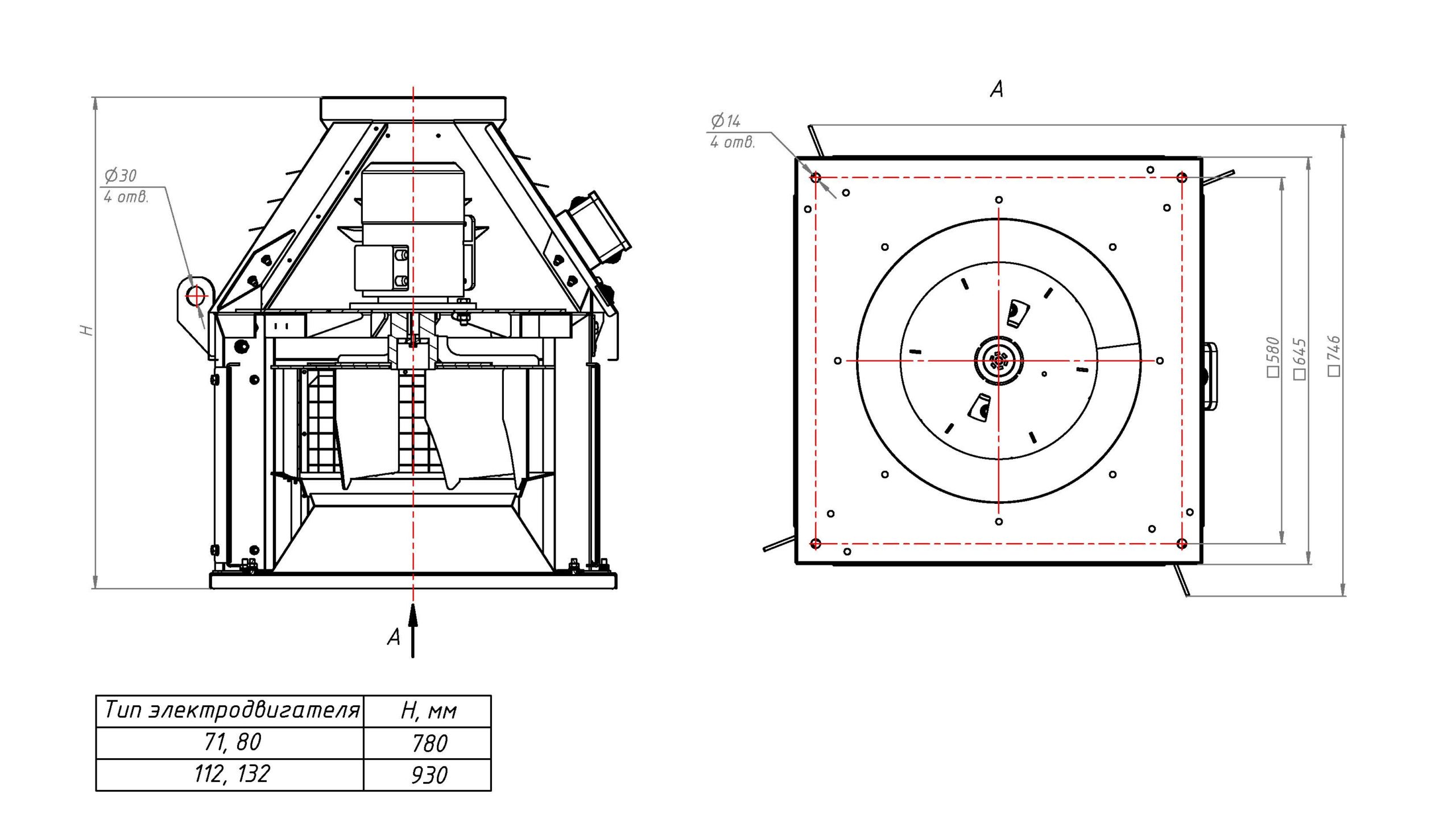

Габаритные и присоединительные размеры крышного вентилятора ВКРС №4,5

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики крышного вентилятора ВКРС №4,5

Типоразмер	Частота вращения, об/мин	Значение Lpi(дБ) в октавных полосах f, Гц
Типоразмер	Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБа
ВКРС №4,5	1500	75	79	82	80	78	74	68	64	83
ВКРС №4,5	3000	98	90	91	98	94	91	88	82	79

Величина суммарного уровня звуковой мощности вентилятора Lw, дБА на стороне нагнетания может быть определена из диаграммы аэродинамических характеристик каждого типоразмера вентилятора. Для определения уровня звуковой мощности вентилятора Lw, дБА в октавных полосах частот следует пользоваться формулой: Lwi = Lw+ΔLw, где величина поправки ΔLw может быть взята из вышеприведенной таблицы.

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
