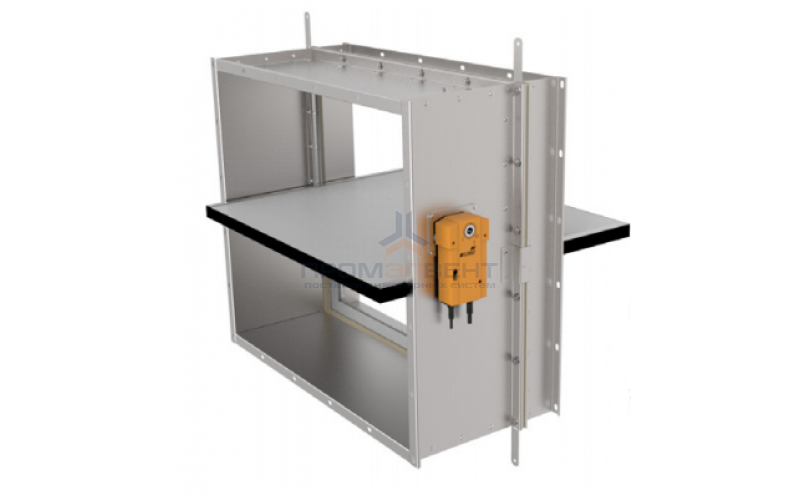

Клапан КПУ-3

Габаритные размеры КПУ-3 канального типа прямоугольного сечения

Важно! Если размеры А и (или) В меньше 200 мм, то корпус клапана изготавливается с размерами рабочего сечения (А+60) и (В+60) мм, но не менее 200 мм, и комплектуется переходником на соответствующие размеры А и В. Например: при заказе клапана 300х100 мм корпус будет изготовлен с размерами рабочего сечения 360х200 мм и комплектоваться переходником на размер 300х100 мм. Размер монтажного проема для установки такого клапана в стеновое (потолочное) перекрытие должен быть на 80 мм больше чем фактический размер рабочего сечения корпуса – в примере выше размер корпуса клапана 360х200 мм, тогда размер монтажного проема должен быть 440х280 мм. Также следует понимать, что в таком случае клапан невозможен к заказу с воздухоприемными устройствами РОН, а требование 2*000 без вылета лопаток с двух сторон выполняется автоматически.

Для применения в качестве клапана двойного действия или нормально закрытого клапана согласно СП 7.13130.2013 п. 7.13 б, в.

Для применения в качестве клапанов двойного действия согласно СП 7.13130.2013 п. 7.13 в.

Возможно кассетное изготовление клапанов.

МАССА КЛАПАНА

КОЛ-ВО ОТВЕРСТИЙ ВО ФЛАНЦАХ КЛАПАНА

ВЗРЫВОЗАЩИЩЕННОЕ ИСПОЛНЕНИЕ КЛАПАНА КПУ-3 ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ КАНАЛЬНОГО ТИПА

В случае комплектации клапана РОН110, РОН120, РОН130 или одним переходником на круглое сечение 1*D необходимо исключить вылет лопатки V1, что достигается установкой одного холодного корпуса.

С требованием без вылета лопаток с одной стороны 1*000 необходимо исключить вылет лопатки V2, что достигается установкой одного холодного корпуса.

При комплектации клапана двумя переходниками на круглое сечение 2*D или с требованием без вылета лопаток с двух сторон 2*000, а также при одновременном заказе любого РОН с требованием без вылета лопаток с одной стороны 1*000 или любого РОН с одним переходником на круглое сечение 1*D, необходимо исключить вылет лопатки V1 и V2, что достигается установкой двух холодных корпусов.

При заказе РОН или с одним переходником на круглое сечение 1*D

ГЛУБИНА КЛАПАНА В ЗАВИСИМОСТИ ОТ ДОПОЛНИТЕЛЬНОЙ КОМПЛЕКТАЦИИ

ГЛУБИНА КЛАПАНА В ЗАВИСИМОСТИ ОТ ДОПОЛНИТЕЛЬНОЙ КОМПЛЕКТАЦИИ

Монтаж клапанов

При монтаже клапана не допускается деформация его корпуса. Во избежание нарушения работоспособности клапана не допускается попадание в его внутреннюю полость и токоведущие элементы строительного мусора, краски, побелки и т. д.

При установке клапана вне проема строительной конструкции или при его стыковке с последней через отрезок воздуховода часть корпуса клапана до плоскости закрытой лопатки и указанный отрезок воздуховода подлежат дополнительной наружной теплозащите согласно проекта.

Электропривод клапана подлежит полной теплоизоляции с нормируемым пределом огнестойкости при его расположении со стороны теплового воздействия.

РЕКОМЕНДУЕМЫЕ РАЗМЕРЫ СТЕНОВОГО ПРОЕМА ПРИ МОНТАЖЕ КЛАПАНОВ:

• монтаж канального клапана с МРП – (А+20) и (В+20) мм,
• монтаж канального клапана в стеновое (потолочное) перекрытие – (А+80) и (В+80) мм (для клапана КПУ-3 прямоугольного сечения с размерами А и (или) В меньше 200 мм рекомендуемые размеры стенового проема см. раздел КПУ-3 прямоугольного сечения),
• монтаж стенового клапана прямоугольного сечения с МРЗ – (А+40) и (В+40) мм,
• монтаж стенового клапана прямоугольного сечения без МРЗ – (А+24) и (В+24) мм.
• монтаж стенового клапана круглого сечения – (D+24) мм при D&le,560 и (D+100) мм при D&ge,630.
• монтаж клапана КПУ-3 круглого сечения – (D+100) мм.

Кассетное исполнение клапана КПУ-3

В случае, когда размер клапана попадает в зоны 2, 3, 4 (см. таблицу ниже), клапан будет изготовлен в кассетном исполнении. Например, при заказе клапана размером 1500х800 мм будет изготовлено два клапана размером 720х800 мм (1500/2-30), при заказе клапана размером 1000х1200 мм будет изготовлено два клапана размером 1000х570 мм (1200/2-30), а при заказе клапана размером 1400х1600 мм будет изготовлено четыре клапана размером 670х770 мм (1400/2-30×1600/2-30) и соединены между собой. Такие клапаны дополнительно оснащаются швеллерами и соединительными накладками и поступают к заказчику в полностью собранном виде, кроме случаев, когда размеры клапана превышают максимально допустимые размеры для транспортировки.

РАЗМЕРЫ И КОЛ-ВО КЛАПАНОВ В ОДНОСЕКЦИОННОМ И КАССЕТНОМ ИСПОЛНЕНИЯХ

Габаритные размеры КПУ-3 круглого сечения канального типа

Масса клапана указана без исполнительного механизма и навесных элементов.

Габаритные размеры КПУ-3 круглого сечения ниппельного типа

Масса клапана указана без исполнительного механизма и навесных элементов.

ВЗРЫВОЗАЩИЩЕННОЕ ИСПОЛНЕНИЕ КЛАПАНА КПУ-3 КРУГЛОГО СЕЧЕНИЯ ЭЛЕКТРОПРИВОД ВЗРЫВОЗАЩИЩЕННЫЙ ЭПВ

ЭЛЕКТРОПРИВОД ВЗРЫВОЗАЩИЩЕННЫЙ ЕМАКС

В случае комплектации клапана

• РОН110 или одним переходником на круглое сечение 1*D необходимо исключить вылет лопатки V1, что достигается увеличением глубины корпуса со стороны данного вылета. С требованием без вылета лопаток с одной стороны 1*000 необходимо исключить вылет лопатки V2, что достигается увеличением глубины корпуса со стороны данного вылета.
• Двумя переходниками на круглое сечение 2*D или с требованием

– без вылета лопаток с двух сторон 2*000, а также при одновременном заказе РОН110 с требованием

– без вылета лопаток с одной стороны 1*000 или РОН110 с одним переходником на круглое сечение 1*D, необходимо исключить вылет лопатки V1 и V2, что достигается увеличением глубин корпусов со стороны данных вылетов.
