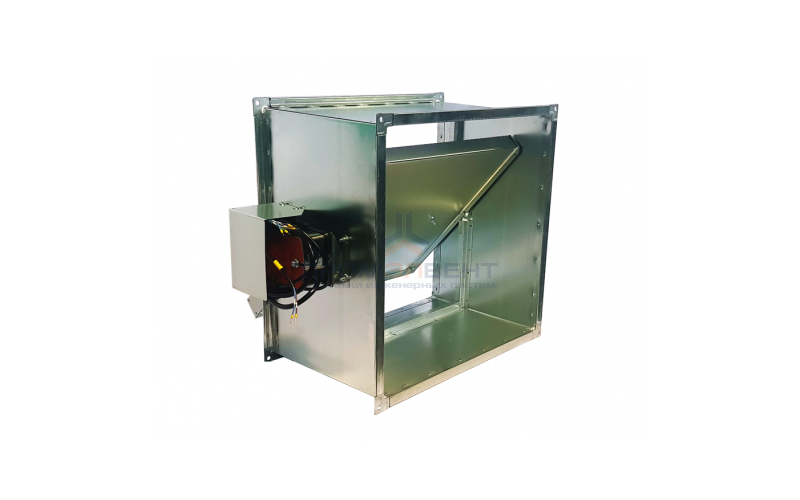

Клапан КОД-1М (60)-НО

Схема конструкции клапана КОД-1М 60/90 мин. прямоугольного сечения

1. Корпус клапана
2. Заслонка
3. Электромехаческий привод
4. Защитный кожух
5. Площадка под привод
6. Присоединительные фланцы
7. Клеммная коробка

Значения вылетов заслонки за корпус клапанов КОД-1М (60/90) мин.

А, В-размеры внутреннего сечения клапана

Х,Х1- вылет заслонки за корпус клапана

На клапанах прямоугольного сечения привод размещается на стороне В

Площадь проходного сечения клапанов КОД-1м 60/90 мин., в зависимости от размеров внутреннего сечения

Масса клапана Код-1м 60/90 мин.

Масса клапанов КОД-1М 60/90 мин. указана без учета привода.
