Клапан КЭД

Клапаны КЭД-01/-02

• исполнительный механизм: – электромагнит питанием 12, 24 или 220В с приводными пружинами, размещается внутри клапана всегда на ширине клапана размер А,
• корпус: – коробчатый, стенового или канального типа, глубина корпуса 160мм,
• лопатка: – листовая поворотного типа с замковым уплотнением, устанавливается в корпусе на осях, угол открытия лопатки 90. В открытом положении имеет вылет за габарит корпуса в сторону канала (шахты) дымоудаления.

Клапан КЭД-01 предназначен только для вертикальной установки в воздуховодах, шахтах, стеновых вертикальных конструкциях. Клапан КЭД-02 только для горизонтальной установки на вертикальные участки возду- ховодов, потолочные перекрытия и т.п.

Клапаны КЭД-01 и КЭД-02 оборудованы универсальным исполнительным механизмом, содержащем электромагнит, фиксирующий замок, конечный выключатель и клеммную колодку.

!ВАЖНО при монтаже: размер монтажного проема под установку клапана КЭД стенового типа без использования МРЗ выбирать с припуском 10 мм по отношению к рабочему сечению, с использованием МРЗ с припуском 40 мм. При установке клапанов КЭД-01 и КЭД-02 на промежуточных участках воздуховода (не на торцах воздуховода) необходимо предусмотреть лючок в стенке воздуховода для доступа к лопатке и взведения клапана в охранное положение вручную. Установка клапана в положении вверх ногами не допускается.

КЭД-01

КЭД-02

КЭД-01

КЭД-02

Клапаны КЭД-03/-04

• исполнительный механизм: электропривод типа открыто/закрыто питанием 24 или 220В в клапане канального исполнения размещается только снаружи клапана и всегда на боковой стороне (В) клапана, стенового исполнения только внутри клапана,
• корпус: – коробчатый, канального или стенового типа, глубина корпуса 160 мм,
• лопатка: – листовая поворотного типа с замковым уплотнением, устанавливается в корпусе на осях, угол открытия лопатки 90. В открытом положении имеет вылет за габарит корпуса в сторону канала (шахты) дымоудаления.

Клапан КЭД-03 предназначен только для вертикальной установки в воздуховодах, шахтах, стеновых вертикальных конструкциях. Клапан КЭД-04 только для горизонтальной установки на вертикальные участки воздуховодов, потолочные перекрытия и т.п.

Клапаны КЭД-03 и КЭД-04 оборудованы механизмом фиксации лопатки в закрытом положении. При изготовлении клапанов больших размеров, механизм поворота лопатки дополнительно оснащается вспомогательными пружинами.

!ВАЖНО при монтаже: размер монтажного проема под установку клапана КЭД стенового типа без использования МРЗ выбирать с припуском 10 мм по отношению к рабочему сечению, с использованием МРЗ с припуском 40 мм. Установка клапана в положении вверх ногами не допускается.

КЭД-03

КЭД-04

КЭД-03

КЭД-04

Клапан КЭД-05

• исполнительный механизм: – электромагнит питанием 12, 24 или 220В с приводной пружиной, размещается внутри клапана всегда на ширине клапана размер А,
• корпус: – коробчатый, только стенового типа, глубина корпуса 80 или 120 (с решеткой Р25) мм,
• лопатка: – листовая поворотного типа с замковым уплотнением, устанавливается в кор- пусе на специальном поворотном соединении, угол открытия лопатки 75-90. В открытом положении имеет вылет за габарит корпуса в сторону канала (шахты) дымоудаления.

Клапан КЭД-05 предназначен только для вертикальной установки в воздуховодах, шахтах, стеновых вертикальных конструкциях.

Клапан КЭД-05 оборудован универсальным исполнительным механизмом, содержащем электромагнит, фиксирующий замок, конечный выключатель и клеммную колодку. Лопатка клапана устанавливается в корпус на специальном поворотном соединении. При изготовлении клапана больших размеров, механизм ограниче- ния угла открывания лопатки дополнительно оснащается пружиной-амортизатором.

!ВАЖНО при монтаже: размер монтажного проема под установку клапана КЭД стенового типа без исполь- зования МРЗ выбирать с припуском 10 мм по отношению к рабочему сечению, с использованием МРЗ с при- пуском 40 мм. Установка клапана в положении вверх ногами не допускается.

КЭД-05

Клапан КЭД-06

• исполнительный механизм: – электромагнит питанием 12, 24 или 220В с приводными пружинами, размещается внутри клапана всегда на ширине клапана размер А,
• корпус: – коробчатый, только стенового типа, глубина корпуса 160 мм,
• лопатка: – листовая поворотного типа с замковым уплотнением, устанавливается в корпусе на осях, угол открытия лопатки 90. В открытом положении имеет вылет за габарит корпуса в сторону обслуживаемого помещения.

Клапан КЭД-06 предназначен только для вертикальной установки в воздуховодах, шахтах, стеновых вертикальных конструкциях. Клапан оборудован универсальным исполнительным механизмом, содержащем электромагнит, фиксирующий замок, конечный выключатель и клеммную колодку.

Клапан КЭД-06 изготавливается в антивандальном исполнении. Лопатка клапана установлена со стороны обслуживаемого помещения и в закрытом положении прикрывает своей плоскостью исполнительный механизм и электромагнит от несанкционированного доступа. Доступ к исполнительному механизму для обслуживания и ремонта осуществляется с помощью открытия замка и поворота лопатки.

Клапан КЭД-06 не комплектуется решетками или сеткой в связи с отсутствием такой необходимости, его рабочее пространство декорировано и защищено плоскостью лопатки.

!ВАЖНО при монтаже: размер монтажного проема под установку клапана КЭД стенового типа без использования МРЗ выбирать с припуском 10 мм по отношению к рабочему сечению, с использованием МРЗ с припуском 40 мм. Место установки клапана необходимо выбирать с учетом вылета его лопатки в сторону обслуживаемого помещения, не допускается установка клапана на путях эвакуации на высоте, не обеспечивающей беспрепятственную эвакуацию людей, имущества и работу пожарных команд. Установка клапана в положении вверх ногами не допускается.

При установке клапанов КЭД-06 в вытяжных системах противодымной вентиляции в непосредственной близости от вентилятора подачу сигнала на открывание клапана рекомендуется производить на 3-5секунд раньше пуска вентилятора.

Клапан КЭД-07

• исполнительный механизм: – электропривод типа открыто/закрыто питанием 24 или 220В размещается внутри клапана,
• корпус: – коробчатый, только стенового типа, глубина корпуса 160 мм,
• лопатка: – листовая поворотного типа с замковым уплотнением, устанавливается в корпусе на осях, угол открытия лопатки 90. В открытом положении имеет вылет за габарит корпуса в сторону обслуживаемого помещения.

Клапан КЭД-07 предназначен только для вертикальной установки в воздуховодах, шахтах, стеновых вертикальных конструкциях. При изготовлении клапанов больших размеров, механизм поворота лопатки дополнительно оснащается вспомогательными пружинами.

Клапан КЭД-07 изготавливается в антивандальном исполнении. Лопатка клапана установлена со стороны обслуживаемого помещения и в закрытом положении прикрывает своей плоскостью электропривод и рычажную систему от несанкционированного доступа. Доступ к электроприводу для обслуживания и ремонта осуществляется с помощью открытия замка и поворота лопатки.

Клапан КЭД-07 не комплектуется решетками или сеткой в связи с отсутствием такой необходимости, его рабочее пространство декорировано и защищено плоскостью лопатки.

!ВАЖНО при монтаже: размер монтажного проема под установку клапана КЭД стенового типа без использования МРЗ выбирать с припуском 10 мм по отношению к рабочему сечению, с использованием МРЗ с припуском 40 мм. Место установки клапана необходимо выбирать с учетом вылета его лопатки в сторону обслуживаемого помещения, не допускается установка клапана на путях эвакуации на высоте, не обеспечивающей беспрепятственную эвакуацию людей, имущества и работу пожарных команд. Установка клапана в положении вверх ногами не допускается.

При установке клапанов КЭД-07 в вытяжных системах противодымной вентиляции в непосредственной близости от вентилятора подачу сигнала на открывание клапана рекомендуется производить на 15-20 секунд раньше пуска вентилятора.

КЭД-07

КАССЕТНОЕ ИСПОЛНЕНИЕ КЛАПАНОВ КЭД

Клапаны этажные дымовые КЭД могут быть изготовлены в кассетном исполнении. Кассетное исполнение клапанов может быть:

• с двумя исполнительными механизмами и двумя лопатками в одном общем усиленном корпусе с перемычкой жесткости распространяющейся на всю глубину корпуса клапана,
• с двумя или четырьмя исполнительными механизмами представляет собой несколько клапанов (кассет или секций) объединенных в общую конструкцию при помощи специальных соединений.

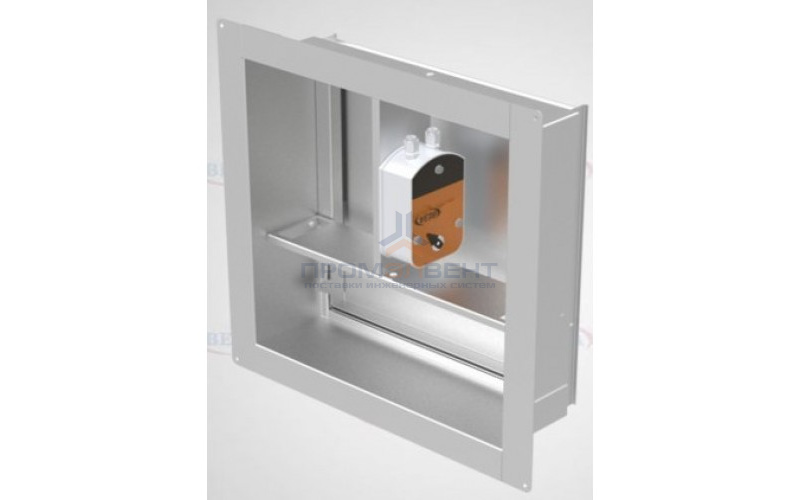

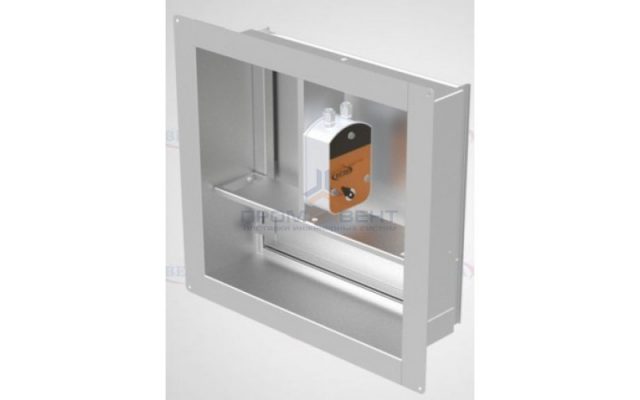

КЭД-01 СТЕНОВОГО ТИПА

КЭД-03 КАНАЛЬНОГО ТИПА

Характеристики клапана

Эксплуатация

Клапаны серии КЭД могут эксплуатироваться в условиях умеренного и холодного (УХЛ) климата 3-й катего- рии размещения по ГОСТ 15150-69, но при этом температура эксплуатации клапанов оснащенных стандартными приводами (Belimo без спец. оболочки, Siemens, Veza и др. производителей) должна находиться в пределах от минус 30 до +40С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке. По требованию заказчика возможны другие виды климатического исполнения.

Маркировка

Пример:

Клапан этажный дымовой КЭД, исполнения 03, с рабочим сечением 600х400 мм, стенового типа, оборудованный электроприводом ф. BELIMO на 220В, расположенном внутри клапана, с жалюзийной решеткой и монтажной рамой для заделки в стену:
