Радиальный вентилятор ВЦП 7-40 №8,0

Вентилятор пылевой ВЦП 7-40 №8 используется для удаления газо-воздушных смесей с содержанием пыли и твердых частиц, при концентрации не более 600 г/м³. Максимальная температура перемещаемого воздуха +80°С. Вентилятор для аспирации марки ВЦП находит своё применение в пылеочистных установках и пневмотранспорте, удалению древесной стружки и опилок от деревообрабатывающих станков, удалению хлопка и шерсти на текстильных производствах.

Вентилятор ВЦП 7-40-8 изготавливается из углеродистой или нержавеющей стали, а так же разнородных материалов (взрывозащищенный).

Содержание

Технические характеристики Вентиляторы пылевые ВЦП 7-40 №8 , исполнение 1
Аэродинамические характеристики радиального вентилятора ВЦП 7-40 №8, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №8, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №8, Исполнение 1, зависящие от положения корпуса
Акустические характеристики радиального вентилятора ВЦП 7-40 №8, Исполнение 1

Технические характеристики Вентиляторы пылевые ВЦП 7-40 №8 , исполнение 1

Характеристики электродвигателя				Характеристики вентилятора при ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи-нальный ток при 380В (50 Гц), А	Тип электро-двигателя *	Производи-тельность Q min, тыс. м3/ч	Производи-тельность Q max, тыс. м3/ч	Полное даление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля-тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
1 500	22	43,2	180S4	6	20	1900	2600	380	ДО-43	4	ВР 203	8
1 500	30	57,6	180M4	6	23	1750	2600	405	ДО-43	4	ВР 203	8

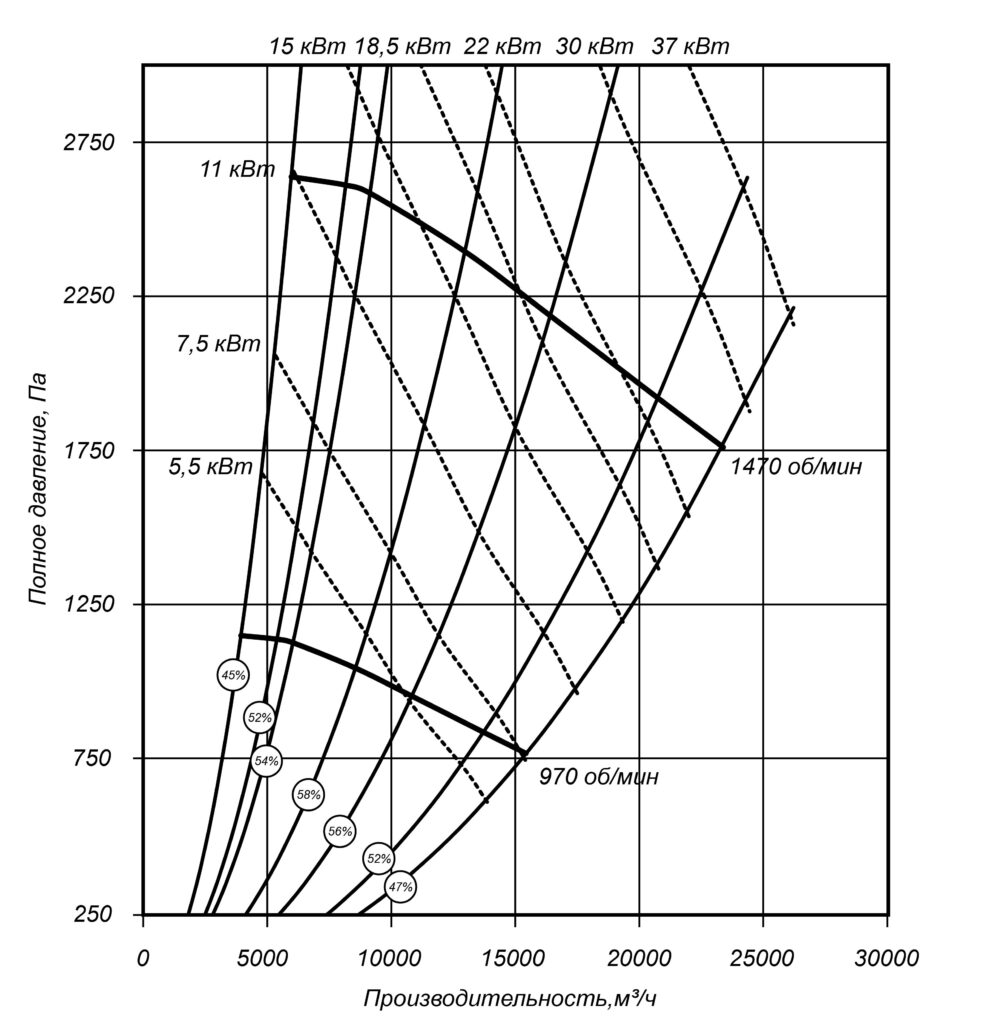

Аэродинамические характеристики радиального вентилятора ВЦП 7-40 №8, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №8, Исполнение 1

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВЦП 7-40 №8, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1201	523	1250	500	1108	494	1583	833	1083	583	1427	677

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1387	554	1364	614	1084	500	1273	523	1386	833	1244	494

Акустические характеристики радиального вентилятора ВЦП 7-40 №8, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	94	97	104	115	103	100	96	92	113
