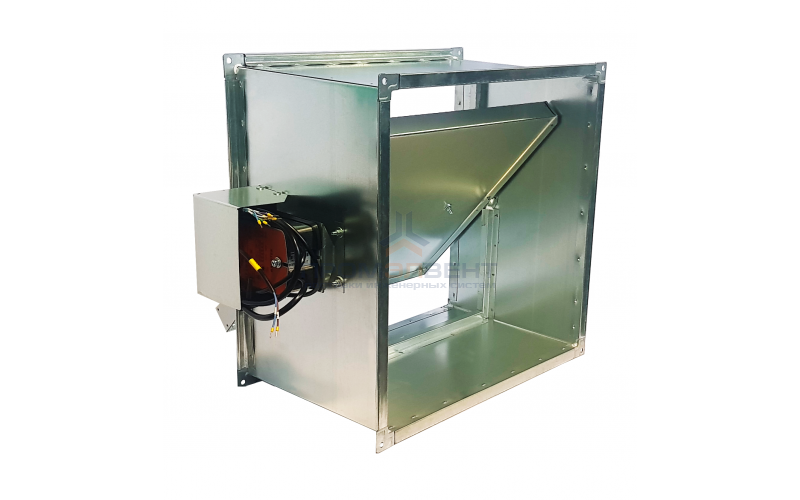

Схема конструкции клапана КОД-1м 60/90 мин. прямоугольного сечения
- Корпус клапана
- Заслонка
- Электромехаческий привод
- Защитный кожух
- Площадка под привод
- Присоединительные фланцы
- Клеммная коробка
На клапанах прямоугольного сечения привод размещается на стороне В
Содержание
Значения вылетов заслонки за корпус клапанов КОД 1М (60/90) мин.
А, В-размеры внутреннего сечения клапана
Х,Х1- вылет заслонки за корпус клапана
Площадь проходного сечения клапанов КОД-1м 60/90 мин., в зависимости от размеров внутреннего сечения
Площадь проходного сечения клапанов КОД-1м 60/90 мин., в зависимости от размеров внутреннего сечения
Масса клапана Код-1м 60/90 мин.
Масса клапанов КОД-1М 60/90 мин. указана без учета привода.
