ТЯГОДУТЬЕВЫЕ МАШИНЫ ВД И Д

ТЯГОДУТЬЕВЫЕ МАШИНЫ ВД И ДЦентробежные дутьевые вентиляторы одностороннего всасывания типа ВД предназначены для подачи воздуха в топки паровых котлов. Такими вентиляторами комплектуются котлы с уравновешенной тягой паропроизводительностью 1…25 т/ч, а также газомазутные водогрейные котлы теплопроизводительностью 0,5…16 Гкал/ч.

Допускается применение вентиляторов в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве дымососов на газомазутных котлах с уравновешенной тягой.

Вентиляторы предназначены для эксплуатации при температуре окружающего воздуха не ниже -30°С и не выше +40°С.

Вентиляторы рассчитаны на на продолжительный режим работы в помещении и на открытом воздухе (вне помещения под навесом) в условиях умеренного климата (климатическое исполнение У, категория размещения 2, ГОСТ 15150-69). Допустимая температура окружающего воздуха не ниже -30°C и не выше +40°C.

Тягодутьевые машины одностороннего всасывания типа Д предназначены для отсасывания дымовых газов из топок котельных агрегатов, оборудованных эффективно действующими системами золоулавливания, а также для отсасывания дымовых газов из топок газомазутных котельных агрегатов.Дымососы рассчитаны на продолжительный режим работы в помещении и на открытом воздухе в условиях умеренного климата (климатическое исполнение У, категории размещения 1, 2, 3 и 4, ГОСТ 15150-69). Запуск дымососов разрешается при температуре в улитке не ниже -30°С. Максимальная температура газов на входе в дымососы не должна превышать +200°С. Для долговечности дымососов типа Д толщина стенок улиток увеличена по сравнению с вентиляторами типа ВД.

Технические Характеристики

Типоразмер машиныМощность,
кВт
Частота
вращения,
мин-1
Производи-
тельность
м3/час
Полное давление,
даПа
Масса, кг
  ВД-2,533000320018038*
  ВД-2,71,53000110015049*
  ВД-3,531500220029055*
  ВД-13,575950580003102290**
  ВД-15,51601000850004053800**
  ВД-18315750970004724300**
  ВД-204007502220009704800**
  Д-3,53150043004257*
  Д-12551000355002431220**
30750265001511325**
  Д-13,575950580003102290**
  Д-15,51601000850004053800**
  Д-181607501030002804300**
  Д-202507501210003544800**

* — масса для первого исполнения;
** — масса без электродвигателя.

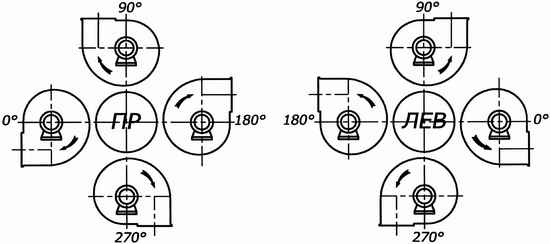

Схема углов разворота корпуса



Схема углов разворота корпусаУлитка вентиляторов изготовляется с углом разворота от 0° до 270° через каждые 15°, при этом ребра улитки, мешающие установке, подрезаются.

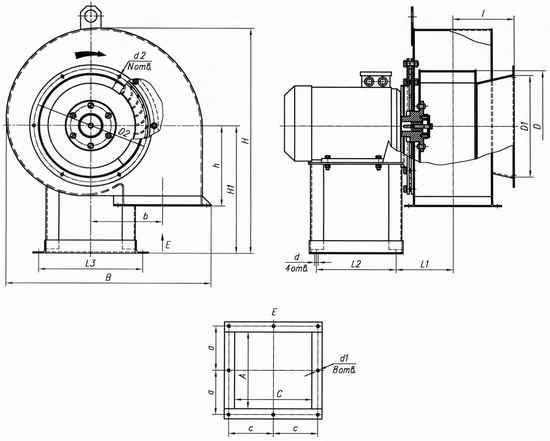

Габаритные и присоединительные размеры тягодутьевых машин ВД — 2,5 — ВД — 3,5 и Д — 3,5



Габаритные и присоединительные размеры тягодутьевых машин ВД

Типоразмер машиныDD1D2HH1hBbAC
2,5250252280542320285466162,5175175
2,7270252280556315198502175,5189189
3,5350314350585272272658227,5250250



Типоразмер машиныaclL1L2L3dd1d2N
2,5102,5102,514013819022012778
2,710910915014019525512776
3,5140145185222200392181198

Габаритные и присоединительные размеры Д-12 (1 исполнение)



Габаритные и присоединительные размеры тягодутьевых машин ВДГабаритные и присоединительные размеры Д-12 (3 исполнение)



Габаритные и присоединительные размеры тягодутьевых машин ВДГабаритные и присоединительные размеры машин ВД-13,5; Д-13,5; ВД-15,5; Д-15,5 (исполнение 3)



Габаритные и присоединительные размеры тягодутьевых машин ВДГабаритные и присоединительные размеры машин ВД-18; Д-18; ВД-20,5; Д-20 (исполнение 3)

Габаритные и присоединительные размеры тягодутьевых машин ВДГабаритные и присоединительные размеры машин ВД-13,5; Д-13,5; ВД-15,5; Д-15,5



Типоразмер машиныAaa1BbHhDL1L2
13,524506741580222565020688181350620641
15,5234461015382555941,5259710971550640599



Типоразмер машиныL3eft1T1t2T2NN1N2
13,513007905081108801185902685
15,513009075781629721626482064
