ДЫМОСОСЫ ДВУХСТОРОННЕГО ВСАСЫВАНИЯ ДНх2 (ДН 22, 24, 26х2).

Центробежные дымососы двухстороннего всасывания типа ДНx2 предназначены для удаления дымовых газов из топок паровых стационарных котлов паропроизводительностью до 480 т/ч при остаточной запыленности дымовых газов не более 2 г/м3. Допускается применение дымососов в технологических установках для перемещения неагрессивных газов с запыленностью твердыми частицами не более 2 г/м3, по абразивности и склонности к налипанию не отличающимися от золы дымовых газов. Максимально допустимая температура перемещаемых дымовых газов на входе в дымососы не должна превышать +250°С.

Тип лопаток рабочего колеса – листовые, назад загнутые.

К обозначению дымососов для газомазутных котлов добавляется индекс «ГМ». Однотипные дымососы, предназначенные для котлов на твердом или газообразном (жидком) топливе имеют совпадающие аэродинамические характеристики.Дымососы выпускаются левого и правого направления вращения.

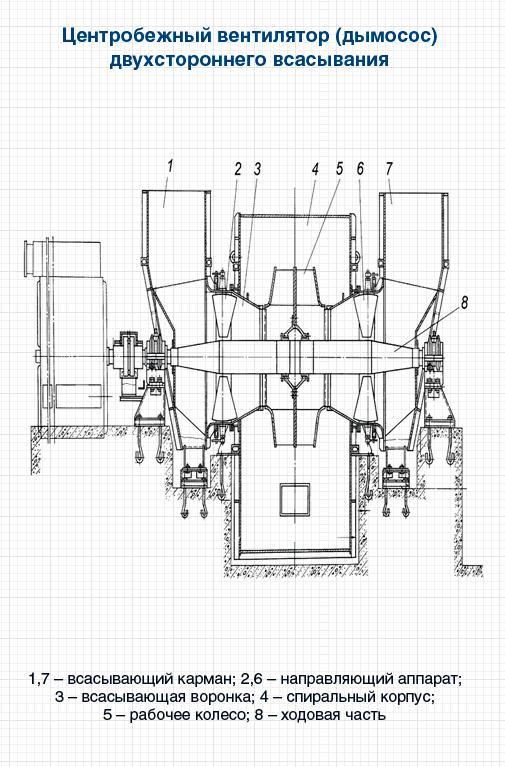

Схема разворотов спирального корпуса и карманов дымососов.

а) – дымосос левого вращения. б) дымосос правого вращения.

Технические Характеристики

№ п/пТип дымососаНоминальные аэродинамические параметры
при давлении 101300 Па, температуре 100°С
и плотности газов 0,946 кг/м на входе в дымосос
Частота
вращения,

об/мин
Масса,кг
Производительность,

тыс. м3
Полное давление
Па (кгс/м2)
Максимальный КПД, %
1 ДН-22х2-0,62К 283 3099 (316) 85 750 16100
2 ДН-22х2-0,62КГМ 283 3099 (316) 85 750 13800
3 ДН-22х2-0,62ПК 283 3400 (347) 85 750 15630
4 ДН-22х2-0,62ПКГМ 283 3400 (347) 85 750 13500
5 ДН-24х2-0,62К 368 3707 (378) 85 750 18300
6 ДН-24х2-0,62КГМ 368 3707 (378) 85 750 15700
7 ДН-26х2-0,62К 467 4334 (442) 85 750 25300
8 ДН-26х2-0,62КГМ 467 4334 (442) 85 750 22100
9 ДН-26х2-0,62ПК 467 4850 (494) 85 750 24850
10 ДН-26х2-0,62ПКГМ 467 4850 (494) 85 750 21750

Центробежные дымососы двухстороннего всасывания типа ДНx2Ф предназначены для удаления дымовых газов из топок паровых стационарных котлов паропроизводительностью до 480 т/ч с повышенным сопротивлением дымового тракта и применяется в технологических установках для перемещения неагрессивных газов с запыленностью твердыми частицами не более 2 г/м3, по абразивности не отличающимися от золы дымовых газов.

Рекомендуется применение дымососов типа ДНх2Ф взамен других типов ТДМ для перемещения сред, содержащих примеси, склонные к налипанию на лопатки рабочих колес. Максимально допустимая температура перемещаемых дымовых газов на входе в дымососы не должна превышать +250°С.

Тип лопаток рабочего колеса – листовые, радиально оканчивающиеся.
Дымососы выпускаются левого и правого направления вращения.

Технические Характеристики

№ п/пТип дымососаНоминальные аэродинамические параметрыпри давлении 101300 Па, температуре 100°Си плотности газов 0,946 кг/м на входе в дымососЧастота вращения,об/минМасса,кг
Производительность,тыс. м3ПолноедавлениеПа (кгс/м2)МаксимальныйКПД, %
1 ДН-22х2ФК 229 4829 (493) 77 750 14950
2 ДН-22х2ФКГМ 229 4829 (493) 77 750 13300
3 ДН-24х2ФК 297 5747 (586) 77 750 17760
4 ДН-24х2ФКГМ 297 5747 (586) 77 750 15800
5 ДН-26х2ФК 378 6745 (687) 77 750 23810
6 ДН-26х2ФКГМ 378 6745 (687) 77 750 21660
